La Tangente Delta (tan δ) mide las pérdidas dieléctricas del aislamiento — cuánta corriente resistiva «desperdicia» el aislamiento en lugar de comportarse como un capacitor ideal. Es la prueba más sensible para detectar envejecimiento dieléctrico, contaminación y actividad de descargas parciales (DP) en motores MT. A diferencia de la IR y el PI, el tan δ usa voltaje alterno y es especialmente valioso cuando IR > 5,000 MΩ — rango donde el PI pierde validez. El parámetro Tip-up (variación de tan δ con la tensión) es el indicador más directo de actividad de DP.
Contenido
- Qué mide la Tan δ y por qué completa el diagnóstico donde IR y PI fallan
- Física del ángulo δ y la fórmula del Factor de Disipación
- El parámetro Tip-up: indicador de descargas parciales
- Criterios de aceptación: tan δ y Tip-up
- Procedimiento: escalones de tensión desde 0.2 V_n hasta 1.0 V_n
- Capacitancia como indicador complementario
- Cuándo usar Tan δ: indicaciones clínicas
- Mecanismos de deterioro detectados por Tan δ
- Normativas y posición de la Tan δ en la secuencia diagnóstica
01Qué mide la Tan δ y por qué completa el diagnóstico donde IR y PI fallan

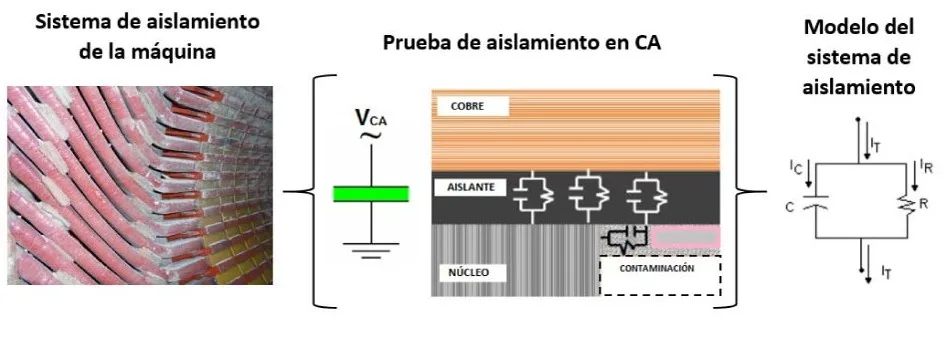

Todo aislamiento dieléctrico ideal se comportaría como un capacitor perfecto: la corriente que fluye a través de él estaría 90° adelantada respecto al voltaje aplicado, sin pérdidas. En la realidad, el dieléctrico tiene conducción resistiva — corriente que fluye «en fase» con el voltaje y disipa energía. La Tangente Delta mide exactamente esa imperfección: la razón entre la corriente resistiva (pérdidas) y la corriente capacitiva (carga ideal).
02Física del ángulo δ y la fórmula del Factor de Disipación
Al aplicar voltaje CA al aislamiento, la corriente total I_T no está exactamente a 90° del voltaje — se adelanta un ángulo (90° − δ). El ángulo δ representa las pérdidas del dieléctrico:
I_R = corriente resistiva (pérdidas)
I_C = corriente capacitiva (carga ideal)
ω = 2π·f [rad/s] R = resistencia del aislamiento [Ω] C = capacitancia [F]
La tan δ es adimensional (o se expresa en %). Un aislamiento perfecto tendría δ = 0°, tan δ = 0. Conforme el aislamiento envejece, se contamina o desarrolla defectos, R disminuye → I_R aumenta → tan δ crece. El envejecimiento térmico, la humedad absorbida y la carbonización por DP son las causas más comunes de aumento de tan δ.
Configuración, guarda e interferencia: parte del resultado
La medición debe definir si se ensaya una fase contra las otras dos unidas a tierra, cada fase por separado o el devanado completo. Esa configuración modifica la capacitancia efectiva y vuelve incomparables dos campañas si no se documenta. La conexión de guarda permite excluir corrientes superficiales de terminales y aisladores, evitando atribuir contaminación externa al aislamiento principal.
Antes de aceptar la curva, observe estabilidad de tensión y corriente, nivel de ruido y repetibilidad al mantener cada escalón. Cables paralelos a conductores energizados, una puesta a tierra deficiente o movimiento de las puntas pueden producir un tip-up aparente. Repita el punto sospechoso sin elevar inmediatamente la tensión; si cambia con el montaje y no con la fase, investigue el circuito de prueba.
La temperatura y la frecuencia también forman parte del dato. La comparación histórica debe emplear condiciones próximas o una corrección sustentada por el fabricante del sistema de aislamiento.
En el informe conserve tan δ y capacitancia de cada escalón, no solamente el tip-up calculado. Una variación pequeña de la pendiente puede ser significativa si coincide con aumento de capacitancia y se repite en campañas sucesivas; el mismo valor aislado puede carecer de importancia cuando la dispersión del montaje es mayor.
03El parámetro Tip-up: indicador de descargas parciales

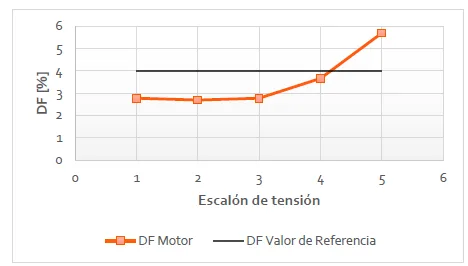

Si el aislamiento está sano, la tan δ permanece aproximadamente constante en todos los niveles de tensión de prueba — la curva tan δ vs V es prácticamente plana (recta horizontal). Cuando hay descargas parciales (DP) en cavidades internas, las DP se activan a partir de cierto voltaje → las pérdidas aumentan con la tensión → la curva sube. El parámetro Tip-up cuantifica esa pendiente:
El factor 0.5 normaliza por el incremento de tensión entre los dos puntos. Un Tip-up bajo indica que las pérdidas no aumentan con la tensión — buen estado. Un Tip-up alto indica que la tan δ «se dispara» a tensiones altas — actividad de DP activa en el aislamiento.
04Criterios de aceptación: tan δ y Tip-up
| Parámetro | Valor | Condición | Acción |
|---|---|---|---|
| tan δ @ 0.2 Vn | 2 – 4% | Aislamiento en buen estado | Aceptar — monitoreo anual |
| tan δ @ 0.2 Vn | 4 – 6% | Aislamiento aceptable — seguimiento | Semestral — evaluar tendencia |
| tan δ @ 0.2 Vn | > 6% | Aislamiento degradado | Investigar causa — planificar intervención |
| Tip-up (Δ tan δ) | < 0.5% | Ausencia significativa de DP | Aceptar |
| Tip-up (Δ tan δ) | 0.5 – 1.0% | Actividad de DP incipiente | Monitoreo trimestral — prueba DP si disponible |
| Tip-up (Δ tan δ) | > 1.0% | Actividad de DP significativa | Acción preventiva — intervención antes de siguiente parada planificada |
05Procedimiento: escalones de tensión desde 0.2 V_n hasta 1.0 V_n
| Escalón | Tensión (ejemplo: motor 6.6 kV) | Duración | Registro |
|---|---|---|---|
| 0.2 V_n | 1.32 kV CA | 2 min (estabilización) | tan δ₁, C₁ |
| 0.4 V_n | 2.64 kV CA | 2 min | tan δ₂, C₂ |
| 0.6 V_n | 3.96 kV CA | 2 min | tan δ₃, C₃ → usa en Tip-up |
| 0.8 V_n | 5.28 kV CA | 2 min | tan δ₄, C₄ |
| 1.0 V_n | 6.60 kV CA | 2 min | tan δ₅, C₅ |
- Equipamiento requerido: puente de Schering o equipo equivalente con fuente CA regulable (50/60 Hz), medición simultánea de tan δ y capacitancia. Ejemplos: Doble Ingeniería DELTA-2000, Megger DELTA-4310, Omicron CP TD1
- LOTO y descarga previa: igual que todas las pruebas anteriores — desconectar, esperar 20–30 min, resistencia de descarga, verificar tensión residual <50 V
- Temperatura del devanado: registrar con termómetro antes y después. Prueba válida entre 15–40°C idealmente
- Reducción gradual post-prueba: bajar tensión de forma escalonada a cero. Aplicar resistencia de descarga (10 kΩ) por 15 minutos mínimo
06Capacitancia como indicador complementario
Los equipos modernos de Tan δ también miden la capacitancia del devanado en cada escalón. La capacitancia es un indicador diagnóstico adicional:
- Capacitancia constante con la tensión: aislamiento sano — sin defectos significativos
- Capacitancia que aumenta con la tensión: presencia de DP activas que incrementan la permitividad aparente (efecto de ionización en cavidades)
- Capacitancia que varía entre mediciones históricas: cambios en la estructura del aislamiento — envejecimiento o absorción de humedad
La combinación tan δ alto + capacitancia creciente con la tensión es la firma clásica de DP activas severas en un motor MT.
07Cuándo usar Tan δ: indicaciones clínicas
| Situación | Usar Tan δ | Razón |
|---|---|---|
| Motor MT con IR > 5,000 MΩ | Sí — preferentemente | PI no válido en ese rango; Tan δ sí |
| Motor MT con historial de DP | Sí — fundamental | Tan δ + Tip-up son las métricas de DP más directas |
| Motor con VFD sin filtros de salida | Sí — semiannual | VFDs aceleran degradación inter-espira y DP |
| Pre/post rebobinado motor MT | Sí | Establece línea base y verifica calidad de VPI |
| Motor BT con IR baja | No necesario | IR y PI suficientes para BT; el Tan δ es prueba MT/AT |
08Mecanismos de deterioro detectados por Tan δ
- Envejecimiento térmico: la oxidación y pirólisis del polímero aislante rompen cadenas moleculares, incrementando la conductividad → tan δ sube gradualmente. Proceso irreversible.
- Absorción de humedad: el agua tiene tan δ ≈ 0.1 (10 veces mayor que aislamientos secos) — incluso pequeñas cantidades en el aislamiento elevan significativamente el tan δ medido. Proceso reversible (secado).
- Contaminación por aceite/solventes: actúan como plasticizantes que ablandan el dieléctrico y aumentan la conductividad. Parcialmente reversible con limpieza.
- Carbonización superficial o interna: el carbono conductor formado por DP o sobretemperaturas crea caminos de conducción → tan δ alto con fuerte Tip-up
- Delaminación de capas mica-epoxi: crea cavidades de aire donde las DP se activan desde tensiones bajas → Tip-up alto desde 0.4 V_n
09Normativas y posición de la Tan δ en la secuencia diagnóstica
🔵 Secuencia completa de diagnóstico eléctrico para motores MT
1. IR (gatekeeping, 1 min) → 2. PI (condición global, 10 min) → 3. Hi-Pot DC (integridad dieléctrica) → 4. Surge (cortocircuitos entre vueltas) → 5. Tan δ (envejecimiento + DP)
La Tan δ es la prueba más diagnóstica — la más informativa sobre el estado de vida del aislamiento — pero también la más sofisticada y costosa en equipo. No reemplaza las anteriores: las complementa con una perspectiva de frecuencia alterna que ninguna prueba DC puede aportar.
Referencias
- IEC 60034-27-3:2015 — Rotating electrical machines — Dielectric dissipation factor measurement on stator winding insulation of rotating electrical machines
- IEEE Std 1415-2023 — Guide for Induction Machinery Maintenance Testing and Failure Analysis
- IEC 60034-27-2:2023 — Rotating electrical machines — On-line partial discharge measurements on the stator winding insulation of rotating electrical machines
- CIGRE Technical Brochure 552 (2013) — Diagnostic Methods for Machine Stator Windings
- ANSI/NETA ATS-2025 — Standard for Acceptance Testing Specifications for Electrical Power Equipment
- IEEE Std 43-2013 — Recommended Practice for Testing Insulation Resistance of Rotating Machinery
