¿Qué pasaría si usamos un motor de 50 Hz en una red de 60 Hz?
Es común encontrar motores cuya placa NO corresponde al sistema eléctrico donde se desean conectar, especialmente en frecuencia y tensión. El mundo se divide en dos sistemas dominantes — 60 Hz (América y parte de Asia) y 50 Hz (Europa, África y el resto de Asia) — y cuando un motor cruza fronteras o se reutiliza equipo importado, surgen las mismas preguntas: ¿puedo conectarlo?, ¿qué cambia en velocidad, potencia y par?, ¿se dañará el motor o la carga?
Contenido
- La pregunta frecuente y la respuesta rápida
- Historia: por qué existen 50 Hz y 60 Hz
- Cambio en la velocidad (RPM)
- La relación Voltios/Hertz: clave del problema
- Caso práctico real: 380 V/50 Hz a 460 V/60 Hz
- Escenarios comparados: 50 Hz ↔ 60 Hz
- Restricción 1: cargas de par variable (bombas, ventiladores)
- Restricción 2: motores monofásicos con interruptor centrífugo
- Restricción 3: motores a prueba de explosión
- Recomendaciones finales y conclusión
01La pregunta frecuente y la respuesta rápida
Cuando un motor cruza fronteras geográficas o se reutiliza equipo importado, surgen preguntas inevitables:
- ¿Puedo conectar un motor de placa 380 V/50 Hz a una red 460 V/60 Hz?
- ¿Qué cambios ocurren en velocidad, potencia y torque?
- ¿Se dañará el motor o la carga accionada?
- ¿Hay restricciones especiales según el tipo de carga o la certificación del motor?
02Historia: por qué existen 50 Hz y 60 Hz
El inicio de la industria eléctrica (1890–1925) estuvo marcado por una verdadera anarquía de frecuencias: cada fabricante elegía libremente la frecuencia de sus equipos. La estandarización llegó de la mano del motor de inducción, cuya velocidad está directamente ligada a la frecuencia de la red.
03Cambio en la velocidad (RPM)
La velocidad sincrónica de un motor de inducción queda determinada por la relación fundamental:
nsinc = velocidad sincrónica (RPM) · fred = frecuencia de red (Hz) · p = número de polos
Esta es la velocidad del campo magnético rotatorio del estátor. La velocidad real del eje es ligeramente menor por el deslizamiento (slip), y se ajusta finalmente según la carga mecánica acoplada. Implicación directa: un cambio de frecuencia produce un cambio proporcional de velocidad.
@ 60 Hz: n_sinc = (120 × 60) / 4 = 1,800 RPM
Incremento: +20% de velocidad al pasar de 50 a 60 Hz
04La relación Voltios/Hertz: clave del problema
Todo motor tiene una relación Voltios por Hertz característica, que se calcula directamente de su placa:
Ejemplo: motor 460 V – 60 Hz → 460 / 60 = 7.67 V/Hz
Principio fundamental de compatibilidad
La teoría electromagnética del motor de inducción establece que, al alimentarlo en un sistema distinto al de placa pero con relación V/Hz constante (flujo magnético constante):
- ✅ El motor entrega el mismo par (torque) en el eje
- ✅ La corriente consumida se mantiene aproximadamente invariable
- ⚠️ La velocidad cambia proporcionalmente a la frecuencia
- ⚠️ La potencia cambia, porque P = T × ω (par × velocidad angular)
Si la velocidad sube 20% (50 → 60 Hz) y el par permanece constante, la potencia disponible aumenta 20%.
05Caso práctico real: motor 380 V/50 Hz a red 460 V/60 Hz
Consideremos un motor industrial típico con datos de placa originales de 380 V / 50 Hz conectado a una red de 460 V / 60 Hz:
| Parámetro | Sistema original (50 Hz) | Sistema nuevo (60 Hz) | Cambio |
|---|---|---|---|
| Voltaje | 380 V | 460 V | +21% |
| Frecuencia | 50 Hz | 60 Hz | +20% |
| V/Hz | 7.6 V/Hz | 7.67 V/Hz | ≈ Constante ✓ |
| Corriente | 97 A | 97 A | Sin cambio ✓ |
| Velocidad (plena carga) | 1,480 RPM | 1,780 RPM | +300 RPM (+20%) |
| Potencia | 55 kW | 66 kW | +11 kW (+20%) |
| Torque | 355 Nm | 355 Nm | Sin cambio ✓ |
06Escenarios comparados: 50 Hz ↔ 60 Hz
V/Hz: 7.67 → 7.6 (≈ constante).
Velocidad: disminuye 17% (1,800 → 1,500 RPM en 4 polos).
Potencia: disminuye 17%.
Par y corriente: constantes ✓.
Uso: ✅ aceptable para cargas de par constante.
V/Hz: 7.6 → 7.67 (≈ constante).
Velocidad: aumenta 20% (1,500 → 1,800 RPM en 4 polos).
Potencia: aumenta 20%.
Par y corriente: constantes ✓.
Uso: ✅ aceptable para cargas de par constante.
07Restricción 1: cargas de par variable (bombas, ventiladores)
Para cargas centrífugas (bombas, ventiladores, sopladores), la demanda de potencia es proporcional al cubo de la velocidad:
Esto significa que, aunque el V/Hz sea constante y el motor esté perfectamente sano, la carga solicitará una potencia muy diferente entre 50 y 60 Hz.
Nueva red: 460 V/60 Hz (V/Hz constante ✓)
Velocidad del motor y de la bomba: +20%
Potencia disponible del motor: +20%
Potencia demandada por la bomba: (1.2)³ = 1.728 → +73% ❌

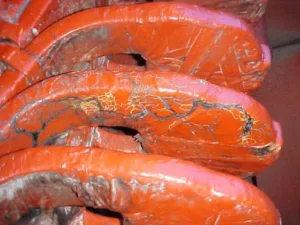

Resultado: SOBRECARGA SEVERA del motor → daño térmico, falla inminente
Soluciones para bombas y ventiladores
- Opción A — Recortar el impulsor (impeller): cambiar el impulsor de la bomba por uno de diámetro reducido, reajustando el punto de operación hidráulico para que la demanda de potencia a 60 Hz se alinee con la capacidad real del motor.
- Opción B — Variador de frecuencia (VFD): alimentar el motor a través de un VFD ajustado a la frecuencia original de diseño, manteniendo el punto de operación hidráulico intacto independientemente de la frecuencia de la red.
- Opción C — Reemplazar el motor: instalar un motor de mayor potencia capaz de entregar la demanda aumentada de la carga centrífuga a la nueva velocidad.
08Restricción 2: motores monofásicos con interruptor centrífugo
Los motores monofásicos (especialmente los de arranque por capacitor) usan interruptores centrífugos que desconectan el capacitor de arranque cuando el rotor alcanza ~75–80% de la velocidad nominal. El mecanismo está calibrado para una velocidad absoluta, no relativa.
Si un motor diseñado para 50 Hz (1,425 RPM en 4 polos) se alimenta a 60 Hz, girará ~1,710 RPM, y el interruptor calibrado para actuar a una velocidad fija (por ejemplo 1,100 RPM a 50 Hz) puede:
- Actuar prematuramente a 60 Hz, desconectando el capacitor antes de completar el arranque
- No reconectarse correctamente, dejando el capacitor de arranque conectado de forma permanente → sobrecalentamiento y falla del capacitor
09Restricción 3: motores a prueba de explosión (áreas clasificadas)
Los motores certificados para localizaciones peligrosas (Clase I Div 1/2, IECEx, ATEX, UL) tienen una certificación que incluye el voltaje y la frecuencia de placa como parte integral de la aprobación: la temperatura superficial máxima (clase T) fue verificada en esas condiciones exactas.
Los entes certificadores (UL, FM Global, esquema IECEx/ATEX) no permiten el re-marcado de placas ni la modificación de los parámetros operativos sin una re-certificación completa del equipo.
10Recomendaciones finales y conclusión
- Calcular el V/Hz: verificar siempre que la relación se mantenga aproximadamente constante (±5%) entre el sistema original y el nuevo.
- Identificar el tipo de carga: par constante (transportadores, extrusoras, compresores de desplazamiento positivo) → generalmente OK; par variable (bombas y ventiladores centrífugos) → requiere análisis de las leyes de afinidad y posible recorte de impulsor.
- Verificar restricciones especiales: motores monofásicos con interruptor centrífugo, equipos certificados para atmósferas explosivas y aplicaciones críticas quedan fuera de la regla general.
- Documentar el cambio: actualizar los registros de mantenimiento con la nueva configuración de tensión y frecuencia, y solicitar al fabricante la confirmación (o la placa dual 50/60 Hz) cuando exista.
- Monitoreo inicial: durante las primeras 24–48 horas de operación, supervisar temperatura del motor, vibración y corriente para confirmar el comportamiento esperado.
🎯 Regla general resumida
✅ SÍ es posible usar un motor de 50 Hz en red de 60 Hz (o viceversa) cuando: (1) el V/Hz permanece constante dentro de ±5%, (2) la carga es de par constante, y (3) no hay restricciones especiales de certificación o construcción.
❌ NO es recomendable cuando: (1) la carga es centrífuga sin modificación del impulsor, (2) el motor es monofásico con interruptor centrífugo sin verificar, o (3) el motor está certificado para atmósferas explosivas.
La compatibilidad entre sistemas de 50 y 60 Hz es técnicamente factible en muchos casos gracias al principio de V/Hz constante — permite reutilizar equipos importados, reducir inventarios de repuestos y ganar flexibilidad en plantas multinacionales. La clave está en comprender las limitaciones: las cargas centrífugas exigen análisis hidráulico adicional, los monofásicos requieren verificación del mecanismo de arranque, y los equipos certificados están legalmente atados a su placa. Bien aplicada, esta flexibilidad genera ahorros reales sin comprometer la seguridad ni la vida útil de los equipos.
Referencias
- NEMA MG 1-2021 — Motors and Generators (operación con variaciones de tensión y frecuencia)
- IEC 60034-1:2022 — Rotating electrical machines — Rating and performance (zonas A y B de tensión/frecuencia)
- IEC 60034-12 — Starting performance of single-speed three-phase cage induction motors
- IEC/IEEE 60079 series — requisitos de equipos para atmósferas explosivas (certificación ligada a placa)
- Hydraulic Institute — leyes de afinidad de bombas centrífugas (P ∝ n³)
