BESS tipo Grid-Forming
Arquitectura física, tecnologías de inversores, tipos de baterías, normas internacionales y aplicaciones en redes modernas.
Introducción
La integración masiva de energías renovables ha creado un desafío crítico: la pérdida de inercia rotatoria. Históricamente, los generadores síncronos proporcionaban inercia naturalmente mediante la rotación de sus turbinas. Con la era de inversores electrónicos, esa inercia desapareció. BESS con control Grid-Forming (GFM) son la solución: emulando generadores síncronos virtuales con capacidades de control avanzadas, manteniendo la estabilidad de redes modernas sin necesidad de partes rotativas.
1. ¿Qué es BESS?
Battery Energy Storage System (BESS) es un sistema integrado que almacena energía en baterías recargables (típicamente Litio-Ión) y la convierte bidireccionalmenteentre corriente directa (DC, de baterías) y corriente alterna (AC, de la red) mediante inversores inteligentes. No es simplemente un depósito de energía pasivo, sino una plataforma de control activa capaz de proporcionar múltiples servicios a la red simultáneamente.
✓ Componentes Principales de BESS
- Baterías (BP): Almacenan energía electroquímica (~100 kWh – 500 MWh)
- BMS: Battery Management System. Protege, balancea y monitorea cada celda
- PCS: Power Conversion System (el inversor). Convierte DC↔AC, implementa control
- EMS: Energy Management System. Algoritmos de despacho optimizado
- SCADA/Monitoreo: Tiempo real de voltaje, corriente, temperatura, estado
✓ Capacidades Principales de BESS
- Almacenamiento energético: 2-4 horas típicas de autonomía
- Regulación de frecuencia: Respuesta <100ms (más rápido que generadores)
- Soporte de voltaje: Inyección de potencia reactiva (kVAR)
- Black Start: Capacidad de restaurar red sin generadores centrales
- Operación isla: Funcionamiento completamente autónomo desconectado

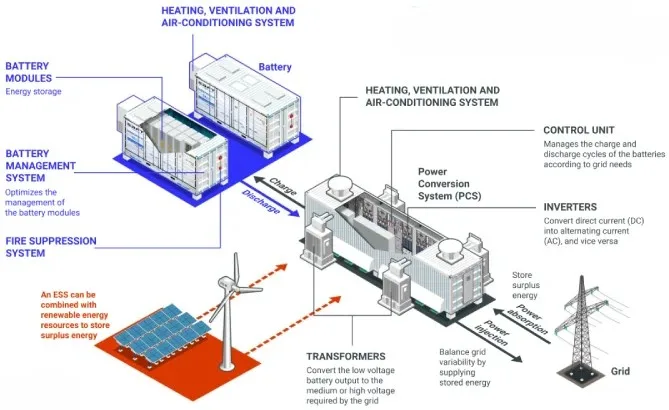

Figura 1: Configuración típica de BESS integrado con componentes interconectados
2. Arquitectura BESS: Jerarquía de Componentes
Una BESS real se estructura en capas jerárquicas desde la celda individual hasta la estación completa de megavatios. Cada nivel tiene funciones específicas de protección y optimización:
| Nivel | Componente | Voltaje/Cantidad | Función |
|---|---|---|---|
| 1 | Celda | 3.2-4.2V nominal | Unidad electroquímica mínima (20-300Ah típico) |
| 2 | Módulo | 40-50V (10-12 celdas) | BMU integrado para balanceo y protección individual |
| 3 | Serie | 500-800V (17-25 módulos) | Voltaje de entrada al inversor (PCS) |
| 4 | Pile (Paquete) | Múltiples series en paralelo | Sistema completo (ejemplo: 3×20×10 = 600 celdas) |
Ejemplo práctico: BESS de 50 MW / 5 MWh = 6 horas autonomía. Requiere aproximadamente 600,000 celdas organizadas en ~600 módulos distribuidos en decenas de series paralelas.
Topologías de Integración BESS
- Branch (Rama): 50-500 kW, 1 PCS + 1 Pile + 1 BMS, más simple
- Circuit (Circuito): 200 kW – 1 MW, múltiples ramas en paralelo
- Power Station: 10-50 MW+, múltiples circuitos de 1-2 MW cada uno

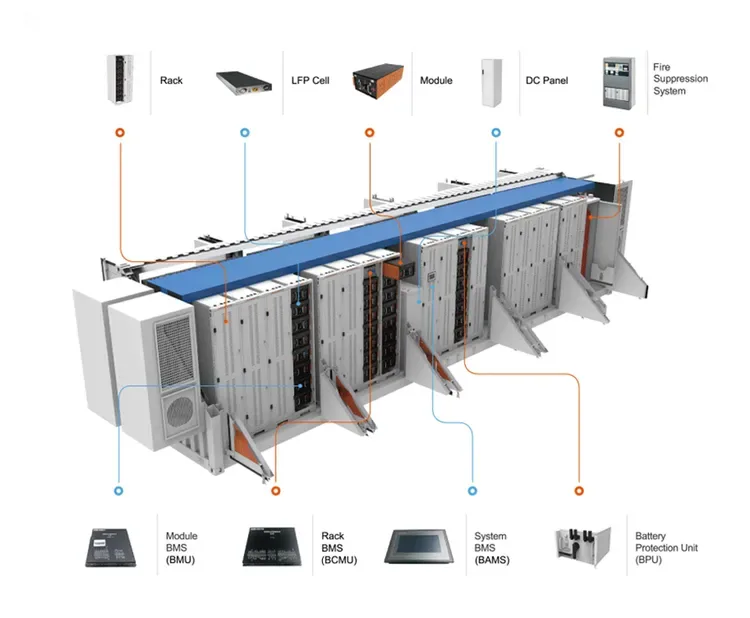

Figura 2: Jerarquía celda → módulo → serie → pile con voltajes en cada nivel

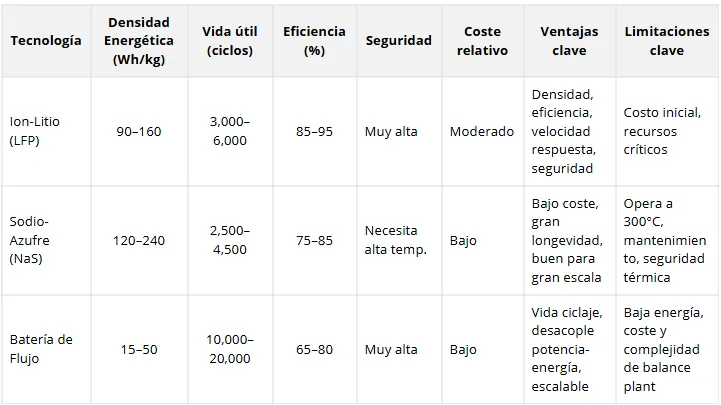

2.1. Tipos de Baterías para BESS: Tecnologías Actuales
El almacenamiento en batería domina BESS a escala de red. Las tecnologías principales compiten por ciclos de vida, densidad energética y costo:
| Tecnología | Ventajas | Limitaciones | Uso 2025 |
|---|---|---|---|
| Li-ion (LFP) | Ciclos >5000, segura, estable térmica | Energía específica ~150 Wh/kg | 60% instalado (estándar actual) |
| Li-ion (NCA/NMC) | Energía específica ~250 Wh/kg, ligera | Ciclos ~2000-3000, menos segura | 30% (vehículos → BESS eventualmente) |
| Sodio-Ión (Na-ion) | Muy segura, sin cobalto, barata, nuevo | Ciclos ~3000-5000, energía ~150 Wh/kg | Emergente (5-10% en 2025) |
| Flujo redox (V) | Ciclos ilimitados, desacoplado cap/energía | Energía baja ~25 Wh/L, complejo | Nicho (<1%) long-duration |
LFP (Lithium Iron Phosphate) – El Estándar
Composición: Ánodo de grafito, cátodo LiFePO₄, electrolito carbónico. Ventajas: >5000 ciclos (20+ años), 95%+ eficiencia, operación -20°C a +60°C. Desventajas: Energía específica moderada (~150 Wh/kg), requiere ~$100-150/kWh en 2025. Aplicación BESS: Preferida en grid-scale (regulación frecuencia, peak shaving, microrredes).
Na-Ion (Sodio-Ión) – La Esperanza
Química nueva: Ánodo de carbono duro, cátodo de óxido sodio, sin litio. Ventajas: 50-80% más barato que Li-ion, muy segura (no incendiable fácilmente), abundancia global. Desventajas: Ciclos ~3000-5000 (vida ~10-15 años), densidad ~150 Wh/kg. Tendencia: CATL, BYD, Relion ya producen. Se espera 25% de mercado BESS para 2030.
3. PCS: Power Conversion System
El PCS es mucho más que un simple convertidor DC→AC. Es el «cerebro electrónico» que implementa estrategias de control GFM/GFL, determina respuesta ante fallas, y define si el sistema puede operar en modo isla o requiere sincronización a la red.
Componentes internos del PCS:
- Etapa AC/DC primaria: Convertidor trifásico (típicamente 2-level o 3-level). Convierte potencia de baterías (500-800V DC) a voltaje de red (230-400V AC)
- Transformador: Eleva voltaje AC a nivel de distribución (10-35 kV típico)
- Filtro LC: Limpia armónicos para cumplir IEEE 1547 (<5% THD)
- Controlador DSP: Procesa señales de corriente/voltaje, ejecuta algoritmos GFM/GFL a 10 kHz+
Topología Monotier vs Dos-Tier
Monotier: 1 AC/DC bidireccional central. Pros: simple, bajo costo. Contras: alto rizado DC, menor redundancia. Usado en sistemas <250 kW.
Dos-Tier: AC/DC + múltiples DC/DC (uno por rama). Pros: control independiente, bajo rizado, redundancia (falla 1 rama ≠ blackout). Contras: complejidad, costo. Usado en MW+ (BESS profesionales).
Funciones de control implementadas en PCS:
- PQ Control: Mantiene P (potencia activa) y Q (reactiva) en referencias fijas. Usado en redes fuertes con voltaje estable.
- V/f Control: Mantiene V (voltaje) y f (frecuencia) constantes. Usado en modo isla autónomo.
- Droop Control: Relación lineal P-f y Q-V. Múltiples BESS coordinan automáticamente sin comunicación.
- VSM: Emula ecuación del swing (generador síncrono). Inyecta inercia sintética, respuesta <10ms.
4. Grid-Following (GFL):
Grid-Following es una estrategia de control donde el inversor inyecta corriente sincronizada al voltaje de red medido. Actúa como una «fuente de corriente controlada». REQUIERE voltaje de red presente (>0.5 pu) para poder sincronizarse.
Lazo de Sincronización PLL (Phase-Locked Loop):
$$\frac{d\theta_{pll}}{dt} = \omega_0 + K_p V_q + K_i \int V_q \, dt$$
El PLL rastrea continuamente la fase del voltaje de red. Si Vq (componente en quadratura) diverge, los términos proporcional (Kp) e integral (Ki) ajustan la frecuencia ωpll para reconvertirse.
✗ Limitaciones Críticas de GFL
- Dependencia de voltaje: Falla si V cae <0.5 pu (huecos de tensión)
- Sin inercia nativa: Respuesta >100ms (demasiado lenta ante RoCoF rápido)
- Inestabilidad en bajo SCR: El PLL oscila, causando «hunting» de corriente en redes débiles
- NO soporta isla: Si la red desaparece, GFL no puede funcionar (requiere voltaje de referencia)
- Interacción con otros GFL: Múltiples inversores GFL paralelos pueden causar resonancias
Usado en: Sistemas solares residenciales, parques eólicos pequeños, donde la red es fuerte y confiable. Problema: Es la tecnología dominante hoy (~90% instalado), pero inadecuada para redes débiles con >50% renovables.
5. Grid-Forming (GFM):
Grid-Forming es el «cambio de paradigma». El inversor establece activamente el voltaje (no depende de medirlo). Es una «fuente de voltaje controlada». Funciona incluso con voltaje de red cero (V=0), permitiendo operación isla completa.
Ecuación del Swing – El Corazón de GFM:
$$2H \frac{d\omega}{dt} = P_m – P_e – D(\omega – \omega_{ref})$$
2H(dω/dt): INERCIA SINTÉTICA. Resiste cambios de frecuencia (emula rotación física)
Pm: Potencia de control (referencia del operador)
Pe: Potencia eléctrica medida instantáneamente
D(ω-ωref): Amortiguamiento. Evita oscilaciones de frecuencia
ωref: Frecuencia nominal (50 Hz o 60 Hz)
Ejemplo Cuantitativo: Pérdida 30 MW en Red 100 MW
Red con BESS GFM 50 MW equipado con H=5s (inercia):
Cálculo RoCoF (Rate of Change of Frequency):
RoCoF = ΔP / (2H) = -30 MW / (2 × 5s) = -3 rad/s² = -0.096 Hz/s
Sin GFM: RoCoF sería -0.96 Hz/s (colapso inminente, activa protecciones en <1s)
Con GFM: RoCoF limitado a -0.096 Hz/s (10× mejor, operadores tienen 15+ segundos para actuar)

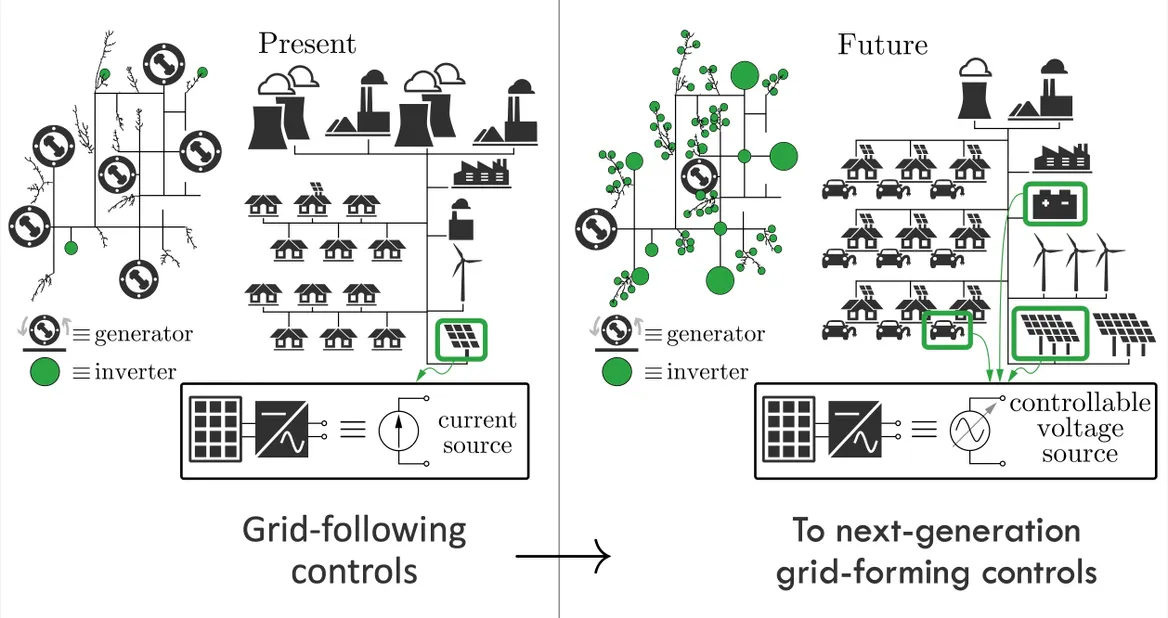

Figura 3: Diagrama GFL a GFM
✓ Ventajas de GFM
- Inercia nativa: Respuesta <10 ms (100× más rápido que GFL)
- NO requiere voltaje: Funciona en V=0 pu (modo isla)
- SCR bajo permitido: Funciona en redes muy débiles (SCR<1)
- Black start nativo: Puede restaurar red sin ayuda
- Múltiples GFM se coordinan: Droop automático, más estable que GFL
6. Comparativa Técnica: GFL vs GFM
| Característica | GFL | GFM |
|---|---|---|
| Tipo de Fuente | Corriente (I-source) | Voltaje (V-source) |
| Voltaje Mín Requerido | > 0.5 pu (crítico) | 0 pu (isla permitida) |
| Inercia Nativa | Ninguna (<100ms lenta) | Sí (<10ms rápida) |
| SCR Mínimo | 3-5 (red fuerte) | 0 (incluso <1 muy débil) |
| Ride-Through (IEEE 1547) | ~50 ms típico | 150+ ms garantizado |
| Costo Adicional | Base | +10-20% vs GFL |
| Uso Actual | ~90% instalado (legacy) | ~10% (creciendo 30% anual) |
Normas de Referencia
- IEEE 1547:2018 – Estándar internacional interconexión DER. Define ride-through 150ms, RoCoF <200ms
- NFPA 855:2020 – Instalación segura de BESS. Protección contra incendio, mantenimiento, emergencias
- ENTSO-E RfG (Grid Code): >50% nuevos DER deben ser GFM from 2025+
- NERC PRC-024-3: USA/Canadá – Obligatorio 2027. Requiere caracterización GFM
7. Control Droop: Coordinación Automática sin Comunicación
Droop es un control descentralizado donde múltiples BESS se coordinan automáticamente sin necesidad de comunicación entre ellos. Es la clave para operación estable de redes con muchos inversores.
Ecuación P-f (Potencia Activa – Frecuencia):
$$f = f_0 – m_p(P – P_{ref})$$
mp típicamente 0.001-0.003 Hz/kW. Si un BESS inyecta más potencia, su frecuencia baja (droop), permitiendo que otros inyecten menos.
Ecuación Q-V (Potencia Reactiva – Voltaje):
$$V = V_0 – n_q(Q – Q_{ref})$$
nq típicamente 0.002-0.005 pu/kVAR. Si voltaje baja, cada BESS inyecta más VAR automáticamente (apoyo).
Ventajas Droop
- Descentralizado: Cada BESS toma decisiones locales, sin «maestro» central
- Sin comunicación: Ahorra ancho de banda, más confiable
- Escalable: Funciona con 2 BESS o 2,000 BESS
- Plug & Play: Nuevo BESS se integra automáticamente
8. VSM: Máquina Síncrona Virtual – Inercia Real
VSM (Virtual Synchronous Machine) es la implementación más sofisticada de GFM. Emula completamente un generador síncrono: incluye ecuación del swing + impedancia virtual + limitadores de corriente + control de potencia reactiva. Es como tener un generador de 50 toneladas en software.
Componentes Simulados en VSM
- Ecuación del swing: 2H(dω/dt) = Pm – Pe – D(ω-ωref). Inercia + amortiguamiento
- Impedancia virtual: Zv = Rv + jωLv. Emula «stiffness» mecánica
- Governor (velocidad): Control de potencia activa P ante cambios de carga
- AVR (excitación): Control de potencia reactiva Q y voltaje terminal
- Protecciones: Limitadores de corriente (no físicos, lógicos)
Comparación Dinámica: Evento Pérdida 100 MW en Red 500 MW
t=10ms: VSM inyecta 50 MW inmediatamente (inercia <10ms). GFL aún sincronizando PLL (lag).
t=100ms: VSM limitó caída de frecuencia a -0.5 Hz. GFL sigue cayendo: -2 Hz. Diferencia crítica.
t=500ms: GFL finalmente responde con corriente. Demasiado tarde – protecciones ya activadas.

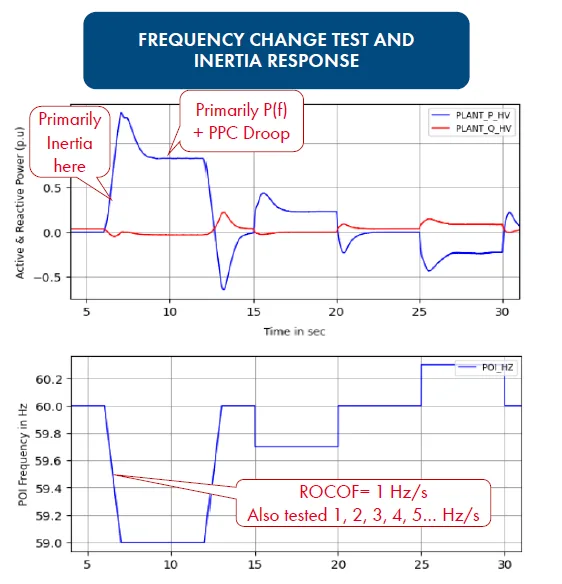

Figura 4: Gráfico temporal de prueba de inercia con GFM
Parámetros de Sintonización VSM:
- H (Inercia): 3-8 segundos típicamente. Mayor H = respuesta más lenta pero menos oscilatoria
- D (Amortiguamiento): 0.3-0.8 pu. Mayor D = menos oscilaciones, más sobreamortiguado
- Kp, Ki (PI): Reguladores de corriente. Sintonización crítica para estabilidad

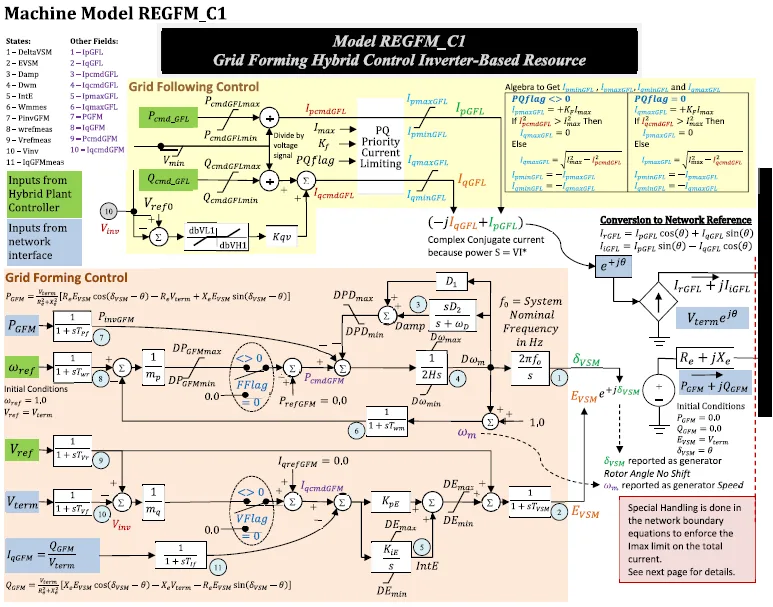

9. GFVOC: Control Vectorial Grid-Forming Híbrido
GFVOC (Grid-Forming Vector-Oriented Control) es la implementación más avanzada y flexible. Desarrollada por ABB, Hitachi, Siemens. Transiciona automáticamente entre GFM y GFL según las condiciones locales detectadas, optimizando rendimiento en cualquier red (fuerte o débil).
Arquitectura de 3 Capas de GFVOC
Capa 1 – Admitancia Virtual: Define impedancia virtual Zv = Rv + jωLv. El inversor «presenta» una impedancia definida a la red, como un generador real.
Capa 2 – PLL Local Autónomo: Genera su propia referencia de fase sin depender de la red. Permite funcionamiento isla instantáneo si red desaparece.
Capa 3 – Lazos PI en coordenadas dq: Control rápido de corriente (100 microsegundos). Asegura que corriente real sigue setpoints precisamente.
Transición Automática GFM ↔ GFL según SCR Detectado
SCR > 3 (red fuerte): Modo GFL → Más simple, eficiente, bajo costo
1 < SCR < 3 (red intermedia): Transición → GFM-VSM activado, inercia presente
SCR < 1 (red muy débil): Modo GFM 100% → Inercia máxima, operación isla confirmada
Pérdida red: Aislamiento instantáneo → Modo isla automático en <1ms
Ventaja GFVOC: Un solo inversor GFM adaptable que funciona optimalmente en CUALQUIER red. No requiere recalibración del instalador. Cumple con todas las normas (IEEE 1547, ENTSO-E, NERC).
10. Aplicaciones BESS en Redes Modernas: 5 Pilares
1️⃣ Regulación de Frecuencia (Primary Frequency Response)
Función: Detectar cambios de frecuencia en tiempo real y responder inyectando o absorbiendo potencia automáticamente. La frecuencia es el «pulso vital» de la red.
Mecanismo GFM: PLL local mide frecuencia cada 100 microsegundos. Si f<50Hz (debajo nominal), ecuación swing inyecta potencia automáticamente: Pe = Pm + 2H(dω/dt). Respuesta <100ms (100× más rápido que GFL).
Caso Real – GB 2019: Perdida línea transmisión 1.3 GW. RoCoF = -7 Hz/s initial. Si hubiera BESS GFM 500 MW con H=5s: RoCoF se hubiera limitado a -0.7 Hz/s. Protecciones hubieran tenido 5+ segundos para actuar vs <1 segundo real.
Retribución: UK paga £43/kW/año por capacidad. BESS 50 MW = £2.15M anuales solo por este servicio (ROI ~3 años).
2️⃣ Integración de Renovables (Ramp Rate Control)
Función: Suavizar variabilidad de solar/eólica para que operadores de red no necesiten generadores dispatchables constantemente prendidos.
Ejemplo técnico: Parque eólico 100 MW. Tormenta llega → potencia cae 100 MW en 2 minutos (rampa -50 MW/min). Red requiere máximo -10 MW/min. BESS de 50 MW/2h:
- Detecta rampa en datos históricos (EMS predictivo)
- Carga BESS en los 5 minutos antes de tormenta (suave: -10 MW/min)
- Durante tormenta, BESS + eólica entregan suave a red
- Resultado: Rampa real -10 MW/min (vs -50 sin BESS)
Beneficio Grid: Menos arranques/paradas de turbinas a gas (mantención, emisiones), ahorro ~$1M/año en operación.
3️⃣ Peak Shaving & Arbitraje Energético (Energy Arbitrage)
Función: Comprar energía barata (valle, noche), vender energía cara (pico, día). Genera ingresos directos para BESS.
Modelo económico:
- Ciclo completo: 2 carga + 2 descarga diaria = 4 horas útiles/día
- Diferencial precio: $100-150/MWh promedio anual (USA mercados desregulados)
- BESS 50 MW/4 MWh: 4 MWh × $120 = $480/ciclo × 365 = $175k anuales
- Costo BESS ~$8-10M total. ROI = 45-55 años (requiere más servicios simultáneos)
Realidad 2025: Peak shaving por sí solo NO es rentable. Pero BESS ofrece 4-5 servicios simultáneamente (frecuencia, voltaje, arbitraje, black start, isla), permitiendo stacking de ingresos. ROI real: 7-12 años.
4️⃣ Microrredes (Islanded Operation)
Función: BESS GFM es el «corazón» de una microrred. Mantiene V (voltaje) y f (frecuencia) constantes sin conexión a red principal, soportando cargas múltiples (residencial, industrial, EV charging).
Caso real – Tokamak Energy, UK 2023: Microrred isla 800 residencias + hospital. BESS GFM 5 MW/2 MWh es la «autoridad de voltaje». Cuando red se desconecta:
- t=0ms: Red cae. BESS detecta (voltaje medido = 0)
- t<1ms: BESS cambia automáticamente a V/f control (no necesita sincronización)
- t=10ms: Mantiene 230V ±2%, 50Hz ±0.1Hz para cargas
- t=2h: Micro-turbina a gas local arranca (generador local)
- t=4h: Otra isla se sincroniza, amplia microrred
Ventaja: Sin BESS GFM, apagón total (12-24h). Con BESS: continuidad 4+ horas, permitiendo restauración ordenada.
5️⃣ Black Start & Restauración de Red (System Restoration)
Función: Después de un blackout total, BESS GFM es uno de los PRIMEROS recursos que puede reiniciar. Crea «islas energéticas» que se sincronizan cascada para restaurar grid completo.
Procedimiento Black Start (IEEE 944-2013):
- T=0min: Blackout total en zona. BESS GFM local sigue funcionando (está desconectada, operando isla)
- T=5min: Operador ordena «Black Start» a BESS. Se forma isla local pequeña (BESS + cargas críticas cercanas = 5 MW)
- T=15min: Isla 1 carga a 5 MW. Se energiza primera línea transmisión. Se detecta isla 2 (otro BESS 3 MW)
- T=30min: Islas 1+2 se sincronizan suavemente. Isla combinada = 8 MW. Central de gas local arranca
- T=45min: Isla 1+2+gas = 50 MW. Genera frecuencia estable. Islas 3,4,5 se conectan secuencialmente
- T=60min: Grid completo restaurado a 100% capacidad
Sin Black Start BESS: Tiempo de restauración = 12-24 horas (requiere turbinas grandes arrancadas manualmente, muy peligroso). Con BESS: 60-90 minutos. Diferencia crítica para hospitales, servicios de emergencia.

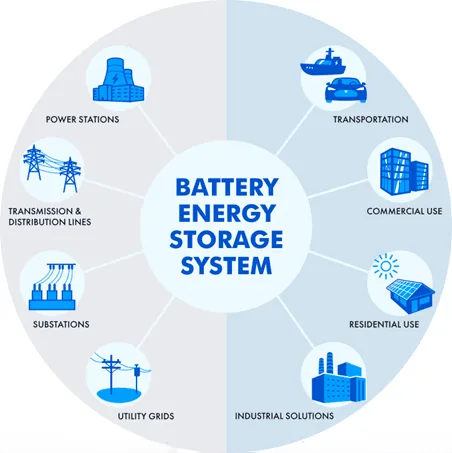

Figura 5: Servicios múltiples de BESS en la red eléctrica moderna
11. Prevención de Blackouts: Fenómeno RoCoF y GFM
Un blackout (apagón masivo) ocurre cuando frecuencia de red cae <47.5 Hz por tiempo prolongado (típicamente >5s), causando desconexión en cascada de protecciones. GFM lo previene limitando RoCoF (Rate of Change of Frequency).
📊 Caso Histórico – Australia Blackout 2020
Evento: Tormenta extrema desconectó líneas transmisión + desconectó parques eólicos por protecciones de viento. Pérdida repentina ~3 GW en red 28 GW total.
Resultado: RoCoF alcanzó 9.4 Hz/s (récord mundial). Frecuencia 50 Hz → 47.5 Hz en 0.25 segundos. Protecciones de sub-frecuencia activaron en cascada. 1.7 millones de personas sin electricidad por 4+ horas.
Análisis post: Si hubiera BESS GFM 500 MW (H=5s) estratégicamente ubicado, RoCoF se habría limitado a ~2 Hz/s. Operadores hubieran tenido 8+ segundos para actuar (cargar reservas, desconectar cargas controladamente). Apagón evitado.
📊 Caso Real – Gran Bretaña 2019 (Incidente de Pencil Park)
Evento: Generador síncrono 1.3 GW se desconectó. Red 51 GW. Pérdida = 2.5% instantánea.
RoCoF medido: ~7 Hz/s (muy alto). Frecuencia cayó 50 Hz → 47.8 Hz en 10 segundos.
Salvación: Protecciones funcionaron perfectamente (despejaron carga ~5% automáticamente). Logró evitar cascada. Pero muy cerca del límite de colapso.
Lección: Con generadores síncronos tradicionales (H=8-12s), RoCoF habría sido solo -1 a -2 Hz/s (mucho más manejable). Necesidad urgente de GFM.
✓ Cómo GFM Previene Cascada
- Inercia inmediata (<10ms): RoCoF inicialmente alto, pero controlado por VSM
- Inyección controlada: GFM inyecta corriente proporcionada a (ω-ωref). No por sorpresa.
- Riding-through: GFM permanece 150+ ms incluso con fallas (huecos voltaje). GFL se desconecta en 50ms.
- Recuperación coordinada: Múltiples BESS se recuperan secuencialmente (no todos al mismo tiempo = inestabilidad)
12. Simulación y Modelado: REGFM y Plataformas
Para validar estabilidad transitoria de redes con alto GFM, operadores usan REGFM (Renewable Energy Grid-Forming Model) estándar desarrollado por NERC y ENTSO-E. Permite simular eventos de falla antes de implementar.
| Modelo | Sofisticación | Uso Típico | Tiempo Simulación |
|---|---|---|---|
| REGFM_A1 | Droop básico + swing simplificado | Estudios preliminares, planificación | 1 segundo de red = 10 minutos computador |
| REGFM_B1 | VSM completo (swing + reactiva + limitadores) | Estudios detallados, validación diseño | 1 segundo de red = 30 minutos computador |
| REGFM_C1 | GFVOC híbrido (transición automática GFM↔GFL) | Simulaciones avanzadas, operación real | 1 segundo de red = 60+ minutos computador |
Parámetros Clave de Sintonización REGFM
- H (Inercia): 3-8 segundos. Determina «inercia virtual» sistema. Mayor H = respuesta más lenta pero menos oscilatoria
- D (Amortiguamiento): 0.3-0.8 pu. Controla oscilaciones. Típicamente 0.5 pu da buen balance
- mp (Droop activa): 0.001-0.003 Hz/kW. Menor mp = más stiff P (menos variación P)
- nq (Droop reactiva): 0.002-0.005 pu/kVAR. Controla participación reactiva
Plataformas de Simulación Usadas
- PSCAD (EMTP): Simulación transitoria rápida (~ms). Usada para estudios detallados de control + transitorios electromagnéticos
- PSS/E (Siemens): Simulación RMS (más lenta, pero incluye toda la red). Estándar en USA/Canadá
- PowerFactory (DIgSILENT): Interfaz gráfica intuitiva. Popular en Europa para planificación
- ATP-EMTP: Código abierto, investigación académica
Workflow típico: Ingeniero define red (líneas, generadores, cargas, BESS ubicación). Simula evento (cortocircuito, pérdida generador). REGFM_B1 calcula respuesta dinámica cada microsegundo durante 5 segundos. Verifica: (1) RoCoF límite, (2) nadie se desconecta, (3) voltaje recupera. Si falla → retunea parámetros H, D, mp → simula de nuevo.

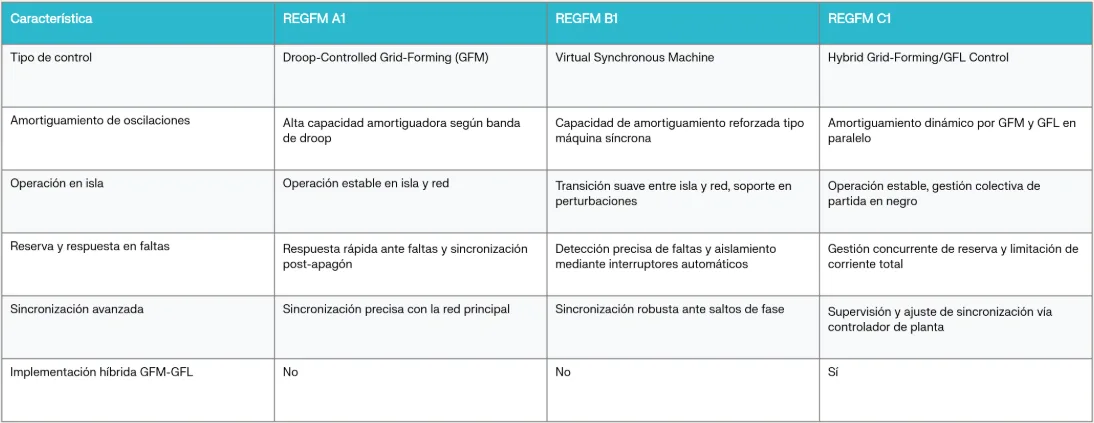

Figura 6: Modelo REGFM C1
Normas Internacionales para BESS GFM
| Norma | Región/Autoridad | Requisitos Clave BESS | Vigencia |
|---|---|---|---|
| IEEE 1547:2018 | USA, Canadá, Internacional | Ride-through 150ms (huecos), RoCoF <200ms, soporte voltaje, anti-islanding | Actualmente en uso |
| NFPA 855:2020 | USA (National Fire Protection Assoc.) | Seguridad instalación BESS, protección contra incendio, mantenimiento, protocolo emergencia | Obligatorio en muchos estados USA |
| ENTSO-E RfG (Grid Code) | Europa (Unión Europea) | >50% nuevos DER deben ser GFM, capacidad black start, SCR<1 permitido | 2025+ obligatorio |
| NERC PRC-024-3 | USA, MISO, PJM, ERCOT, etc | Caracterización GFM obligatoria, validación transitoria, RoCoF límites dinámicos | Obligatorio 2027 |
| GB GC0137 | Gran Bretaña (National Grid) | GFM-capable obligatorio 2027+, 50% suministro debe ser GFM before 2030 | 2027+ obligatorio |
Implicaciones Prácticas Normas 2025-2027
- Nuevos BESS deben ser GFM. Costo adicional ~10-20% vs GFL básico, pero amortizado rápidamente
- Estudios de red obligatorios. Antes de conexión, debe simular transitoria (REGFM_B1 mínimo)
- Black start capability. Si red requiere restauración, BESS debe poder hacerlo (implica control V/f)
- Scada mejorado. Tiempo real RoCoF, frequencia, voltaje, corriente compartido con operador (TSO)
Glosario
Acrónimos especializados no incluidos en educación general. Omitidas palabras comunes (AC, DC, MW, kW, etc).
| Término | Definición |
|---|---|
| GFVOC | Grid-Forming Vector-Oriented Control. Control híbrido que transiciona automáticamente GFM↔GFL según SCR local. |
| RoCoF | Rate of Change of Frequency. Velocidad en Hz/s. GFL: -2 a -5 Hz/s (peligroso). GFM: -0.2 a -0.5 Hz/s (seguro). |
| SCR | Short-Circuit Ratio. >3 (red fuerte, GFL OK). <1 (red débil, GFM mandatorio). |
| VSM | Virtual Synchronous Machine. Emula ecuación swing de generador. Inercia H sintética (3-8s). Respuesta <10ms. |
| PLL | Phase-Locked Loop. GFL: rastrea voltaje red. GFM: genera referencia autónoma. |
| BMS | Battery Management System. Protege/balancea celdas. Monitorea V, I, T. |
| PCS | Power Conversion System. El inversor. Convierte DC↔AC. Implementa control GFM/GFL. |
| EMS | Energy Management System. Algoritmos despacho/optimización según precios, frecuencia, demanda. |
| REGFM | Renewable Energy Grid-Forming Model. Estándar simulación NERC/ENTSO-E. A1 (Droop), B1 (VSM), C1 (GFVOC). |
| IBR | Inverter-Based Resources. Recursos con inversor (solar, eólica, BESS). Contraste: generadores síncronos. |
| DER | Distributed Energy Resources. Recurso descentralizado vs generadores centrales grandes. |
| V/f Control | Control Voltaje-Frecuencia (modo isla). Mantiene V y f constantes sin sincronización a red. |
| Ride-Through | Permanencia durante falla. IEEE 1547: GFM >150ms. GFL típico: ~50ms. |
| pu | Per Unit. Unidad normalizada. 1 pu = nominal. 0.9 pu = 90%. |
| THD | Total Harmonic Distortion. IEEE 1547 limita <5%. BESS GFM típicamente <2%. |
| SOC | State of Charge. % energía almacenada. 100% = cargada. EMS mantiene 20-80% para longevidad. |
| Droop | Control descentralizado. P↓ si f↑. Q↑ si V↓. Coordinación automática sin comunicación. |
| dq | Clarke Transform. Convierte 3 señales AC (abc) a 2 señales DC (dq). Simplifica control inversor. |
Conclusión:
BESS con control Grid-Forming representan la transformación fundamental de cómo operarán redes eléctricas en la era de renovables. Del generador síncrono (máquina de 100 toneladas) al generador virtual (algoritmo en software): mismo rol funcional, mejor desempeño, precio decreciente.
🎯 Hitos Implementación 2025-2030
- 2025-2026: ENTSO-E obligatorio GFM >50% nuevos DER. Aceleramiento manufactura GFM inversores
- 2027: NERC PRC-024-3 obligatorio (USA). NFPA 855 estándar seguridad. GB: 50% suministro GFM-capable
- 2028-2029: Costos GFM convergen con GFL (economía escala). Nuevos fabricantes chinos (CATL BYD) lanzan BESS GFM
- 2030+: Proyección 80-100% nuevos BESS/inversores serán GFM por defecto. Era GFL termina (legacy sistemas, retrofits solo)
💼 Oportunidades Profesionales
La experticia en GFM, sintonización VSM, operación de microrredes, simulación REGFM es ahora competencia diferenciadora crítica en sector energético moderno. Ingenieros con esta especialización tendrán demanda creciente (40% anual) en próxima década.
