Bienvenido al portal técnico especializado en el diseño, clasificación y análisis de atmósferas explosivas. Este recurso integral cubre los principales métodos de diseño según normativas internacionales (ATEX/IECEx) y americanas (NEC/NFPA/API), proporcionando herramientas de cálculo, bases de datos de sustancias químicas y evaluaciones de competencia profesional.

📚 Normativas
Cobertura completa de IEC 60079, ATEX, NFPA 70/497, API 500/505 y normas complementarias.
🧮 Herramientas
Calculadoras de extensión de zonas, comparadores de normativas y generadores de clasificación.
🎓 Certificación
Información sobre IECEx OD 504, NICET y sistemas de certificación profesional equivalentes.

Resumen Ejecutivo

El diseño seguro de instalaciones en atmósferas potencialmente explosivas requiere de un enfoque integral que combine metodologías de clasificación de áreas, análisis técnicos especializados y validación por personal certificado. Los métodos principales incluyen:

  • Método de Áreas IEC/ATEX: Basado en cálculos analíticos según IEC 60079-10-1, clasificando en Zonas 0, 1 y 2 según frecuencia y duración de la atmósfera explosiva.
  • Método de Divisiones NEC/API: Sistema americano prescriptivo con figuras y tablas preestablecidas (API 500, API 505, NFPA 497), clasificando en División 1 y 2.
  • Estudios de Dispersión: Modelado computacional avanzado mediante CFD, ALOHA, PHAST para geometrías complejas.
Nota: La aplicación correcta de estas metodologías requiere certificación profesional específica según el sistema normativo utilizado (IECEx OD 504 para IEC, NICET para NEC).

Marco Normativo y Regulatorio

Sistema Internacional IEC/IECEx/ATEX

El sistema internacional basado en normas IEC es ampliamente reconocido globalmente y constituye la base para el diseño en Europa, Latinoamérica, Asia y África. Las normativas clave incluyen:

NormativaDescripciónAplicación
IEC 60079-10-1Clasificación de emplazamientos peligrosos – Atmósferas de gas explosivasInternacional
IEC 60079-10-2Clasificación de emplazamientos – Atmósferas de polvo combustibleInternacional
IEC 60079-14Instalaciones eléctricas en emplazamientos peligrososInternacional
IEC 60079-0Requisitos generales para equiposInternacional
ATEX 94/9/CE (R.D. 400/1996)Equipos y sistemas de protección para atmósferas explosivasEuropa
ATEX 1999/92/CE (R.D. 681/2003)Protección de trabajadores expuestos a atmósferas explosivasEuropa
IECEx OD 504:2022Esquema de certificación de competencia de personalInternacional
UNE-EN 1127-1Prevención y protección contra explosionesEuropa

Sistema Americano NEC/NFPA/API

El sistema americano, basado en el National Electrical Code (NFPA 70) y prácticas recomendadas del American Petroleum Institute (API), es el estándar en América del Norte y la industria petrolera global.

NormativaDescripciónAplicación
NFPA 70 (NEC) Art. 500Ubicaciones peligrosas Clase I – Sistema de DivisionesEE.UU., Canadá
NFPA 70 (NEC) Art. 505Ubicaciones peligrosas Clase I – Sistema de Zonas (IEC adaptado)EE.UU., Canadá
NFPA 497Clasificación de líquidos, gases, vapores en áreas químicasIndustria química
API RP 500Clasificación de ubicaciones – Sistema División (Petrolera)Industria petrolera
API RP 505Clasificación de ubicaciones – Sistema Zona (Petrolera)Industria petrolera
NFPA 30Código de líquidos inflamables y combustiblesGeneral
NFPA 496Enclosures presurizados y purificadosEquipos eléctricos
NFPA 69Sistemas de prevención de explosionesProtección industrial
NFPA 33Aplicación de materiales inflamables por pulverizaciónCabinas de pintura
NFPA 55Gases comprimidos y fluidos criogénicosAlmacenamiento gases
NFPA 59AProducción, almacenamiento y manejo de GNLIndustria GNL
Importante: La elección de normativa depende de la jurisdicción geográfica, industria específica y requisitos del cliente. En proyectos internacionales, es común utilizar IEC como base con adaptaciones locales.

Método IEC/ATEX – Clasificación por Zonas

Fundamentos del Método

El método de clasificación por zonas según IEC 60079-10-1 se basa en un análisis probabilístico de la formación de atmósferas explosivas. A diferencia del método americano de divisiones, el enfoque IEC considera de manera cuantitativa la frecuencia de aparición y duración de la atmósfera explosiva, permitiendo una clasificación en tres niveles de peligro:

Zona 0
Atmósfera explosiva presente continuamente o durante largos períodos (más de 1000 h/año o 10% del tiempo). Ejemplo: Interior de tanques de almacenamiento.
Zona 1
Atmósfera explosiva probable durante funcionamiento normal (10-1000 h/año). Ejemplo: Alrededores de respiraderos y válvulas de alivio.
Zona 2
Atmósfera explosiva improbable en funcionamiento normal (menos de 10 h/año). Ejemplo: Áreas donde solo por falla ocurre escape.

Grados de Escape y Ventilación

El análisis comienza identificando fuentes de escape y clasificándolas según su frecuencia de operación:

  • Grado Continuo: Escape continuo o durante largos períodos → Genera Zona 0
  • Grado Primario: Escape periódico u ocasional en operación normal → Genera Zona 1
  • Grado Secundario: Escape infrecuente, solo por falla → Genera Zona 2

La ventilación juega un papel fundamental en la extensión de las zonas. IEC 60079-10-1 define un factor de efectividad de ventilación (fv):

Tipo de VentilaciónFactor fvDescripción
Local (Extracción directa)1.0Extracción cerca de la fuente de escape, muy efectiva
General Mecánica2.0Renovación uniforme del aire del local
Natural5.0Ventanas, puertas, efectividad variable

Fórmulas de Cálculo IEC 60079-10-1

El estándar IEC proporciona fórmulas para calcular la tasa de escape y la extensión de zona. A continuación, se presentan las principales ecuaciones:

1. Caudal másico de gas en régimen sónico (P > 2×10⁵ Pa)

\[G = 0.52 \times C_d \times A \times P \times \sqrt{\frac{M}{T}}\]

Donde:
• G = caudal másico (kg/s)
• Cd = coeficiente de descarga (típicamente 0.6-0.8)
• A = área del orificio (m²)
• P = presión absoluta del gas (Pa)
• M = masa molecular (kg/kmol)
• T = temperatura absoluta (K)

2. Caudal volumétrico a condiciones normales

\[Q = \frac{G \times R \times T}{P_0 \times M}\]

Donde:
• Q = caudal volumétrico (m³/s)
• R = constante gases = 8314 J/(kmol·K)
• P₀ = presión de referencia = 101325 Pa

3. Radio de zona peligrosa

\[d_z = 0.203 \times \sqrt{\frac{Q}{LIE \times k}}\]

Donde:
• dz = distancia de zona peligrosa (m)
• Q = caudal volumétrico de escape (m³/s)
• LIE = límite inferior de explosividad (fracción decimal)
• k = factor de seguridad (típicamente 0.25 = 25% LIE)

Calculadora de Extensión de Zonas

Utilice esta herramienta para calcular la extensión aproximada de zonas según IEC 60079-10-1. Ingrese los parámetros de su caso específico:

Nota: Los resultados son aproximados. Los cálculos asumen condiciones ideales y pueden variar según geometría real, obstáculos y condiciones operacionales.

Método NEC/API – Clasificación por Divisiones

Fundamentos del Sistema de Divisiones

El sistema americano, codificado en NFPA 70 (NEC) Artículos 500 y 505, y detallado en API 500/505 para la industria petrolera, utiliza un enfoque más prescriptivo que el sistema IEC. En lugar de calcular extensiones mediante fórmulas, se aplican figuras y tablas preestablecidas basadas en experiencia industrial y pruebas empíricas.

División 1
Ubicaciones donde atmósferas explosivas están presentes en operación normal, o donde fugas frecuentes pueden ocurrir. Equivale aproximadamente a Zona 0 + Zona 1 del sistema IEC (más conservador).
División 2
Ubicaciones donde atmósferas explosivas son improbables en operación normal, y si ocurren, será por escape accidental o mal funcionamiento. Equivale aproximadamente a Zona 2 del sistema IEC.

Grupos de Clasificación de Materiales

El sistema NEC clasifica gases y vapores en cuatro grupos (A, B, C, D) según su máxima brecha experimental segura (MESG) y relación de corriente mínima de ignición (MIC):

Grupo NECMESGEjemplosEquiv. ATEX
Grupo AEspecialAcetilenoIIC (parcial)
Grupo B≤ 0.45 mmHidrógeno, Disulfuro de carbonoIIC
Grupo C0.45-0.75 mmEtileno, Éter dietílicoIIB
Grupo D> 0.75 mmPropano, Gasolina, MetanoIIA

Aplicación de Figuras API 500

API RP 500 (2023) proporciona más de 100 figuras específicas para diferentes equipos y escenarios en la industria petrolera. Cada figura muestra las extensiones típicas de División 1 y División 2 basadas en configuración del equipo, presión de operación y tipo de ventilación.

Procedimiento de aplicación:

  1. Identificar el equipo o escenario (tanque, bomba, compresor, etc.)
  2. Localizar la figura aplicable en API 500 (ver índice)
  3. Determinar presión de operación y aplicar factor de corrección si aplica
  4. Trazar las extensiones de División 1 y 2 según dimensiones en la figura
  5. Considerar ventilación (adecuada vs inadecuada)
  6. Documentar en plano de clasificación

Ejemplo: Figuras API 500 para Diferentes Equipos

Haga clic en cada imagen para ver en tamaño completo. Estas figuras muestran la aplicación práctica del método de divisiones para diferentes equipos petroleros.

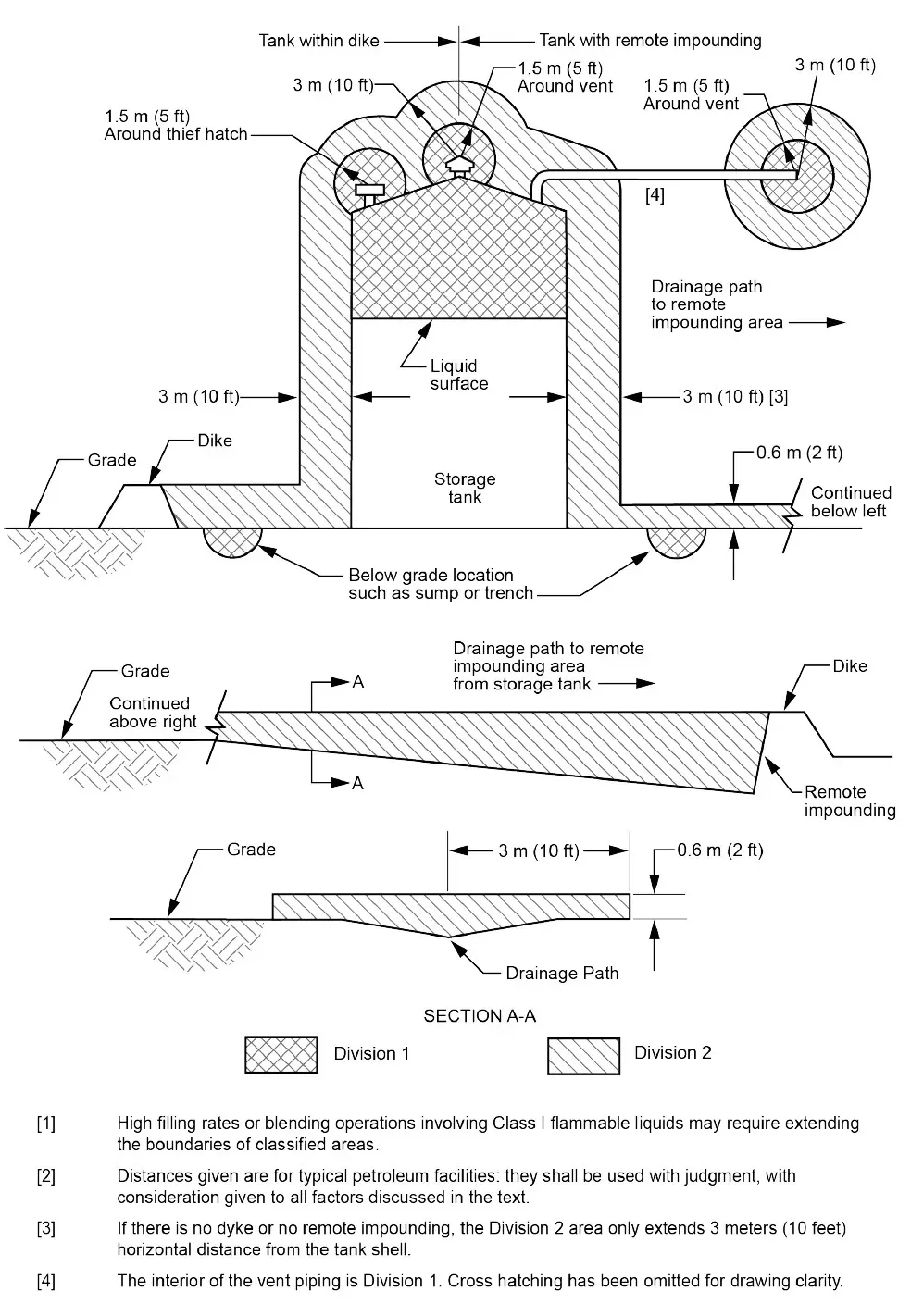

API Figura 6 - Equipos de Proceso
Figura 6: Equipos de proceso típicos. División 1 (rojo) y División 2 (amarillo) para bombas, compresores y válvulas.
API Figura 7 - Sistemas de Carga
Figura 7: Operaciones de carga y descarga de hidrocarburos. Sistemas de carga de cisternas y recuperación de vapores.
API Figura 8 - Instalaciones Offshore
Figura 8: Instalaciones offshore y plataformas marinas. Considera viento marino y espacios confinados.
💡 Uso de las Figuras:
  • Identifique el equipo específico en su instalación
  • Localice la figura más similar en API 500-2023
  • Aplique las dimensiones directamente (para P < 740 psig)
  • Use factores de corrección para presiones mayores
  • Considere ventilación adecuada vs inadecuada según el caso
  • Documente la figura utilizada y justificación en memoria de cálculo

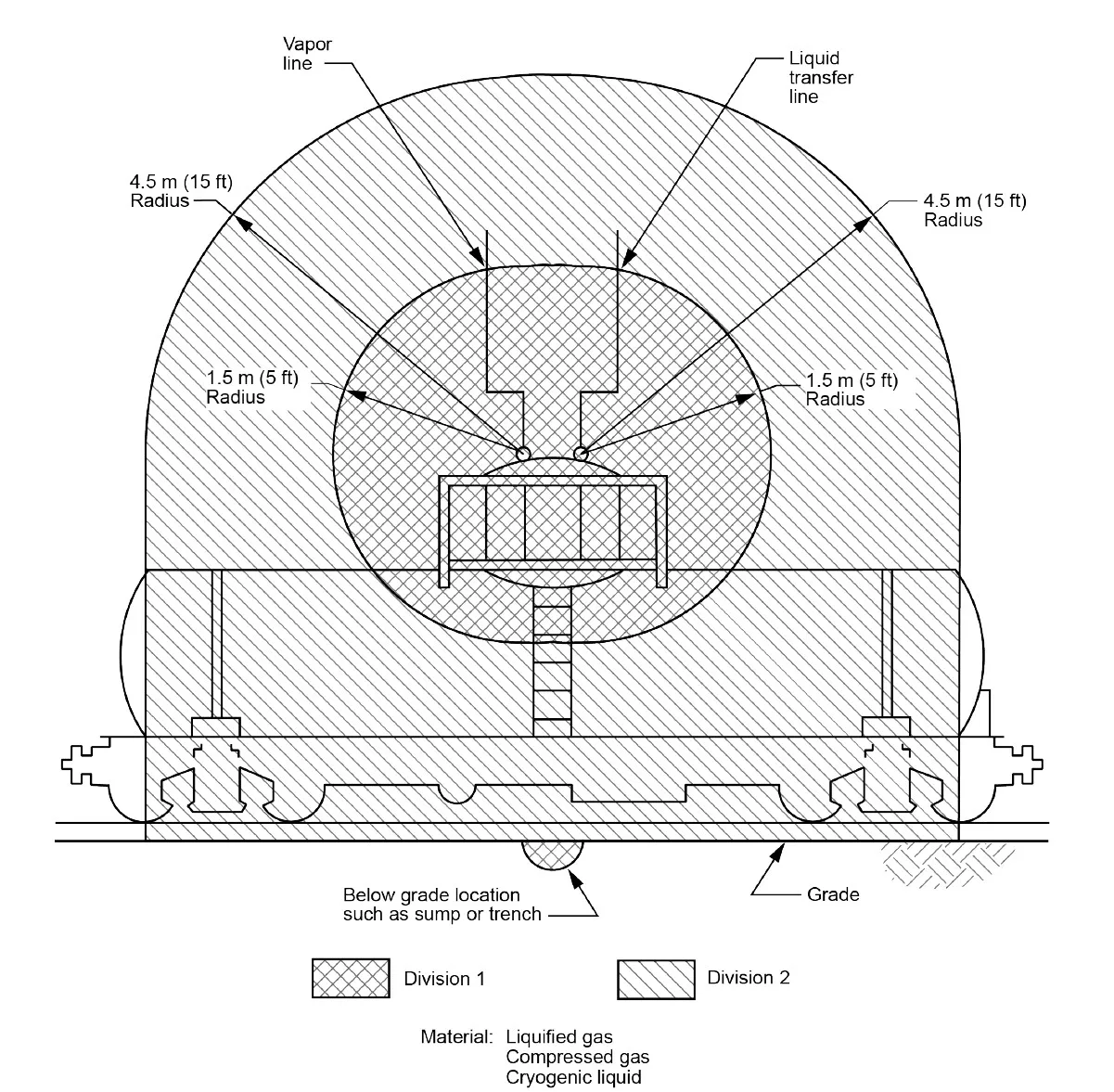

API Figura 9 - Sistemas de Proceso
Figura 9: Carga y descarga de vagones cisterna o camiones cisterna mediante un sistema cerrado de transferencia de productos a través de la cúpula únicamente..
API Figura 10 - Compresores
Figura 10: Carga y descarga de vagones cisterna o camiones cisterna mediante un sistema cerrado de transferencia de productos a través de la cúpula únicamente..

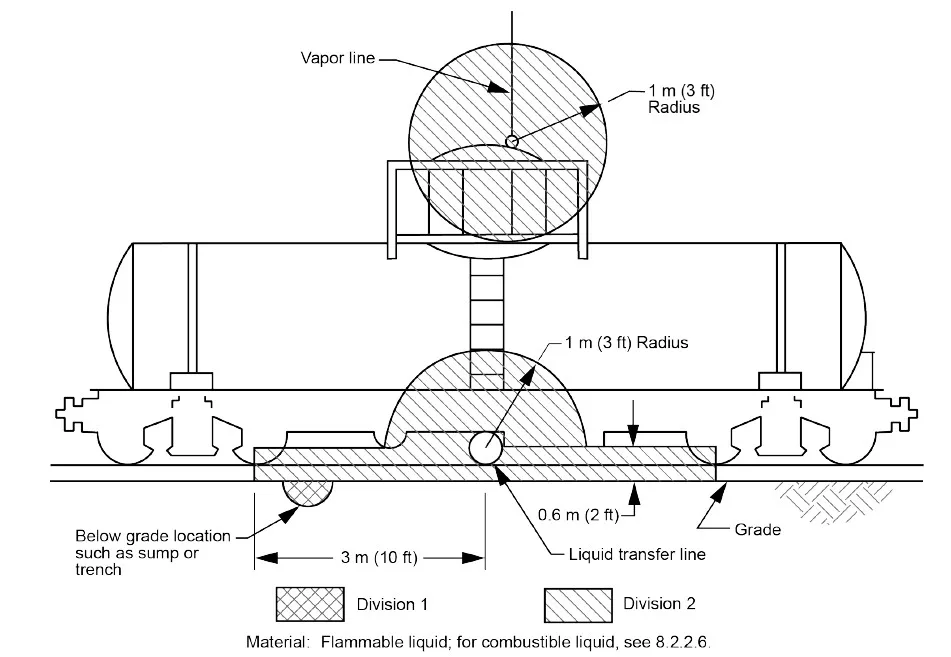

API Figura 11 - Instrumentación
Figura 11: Carga y descarga de vagones cisterna o camiones cisterna mediante un sistema cerrado de transferencia de productos solo por la parte inferior..

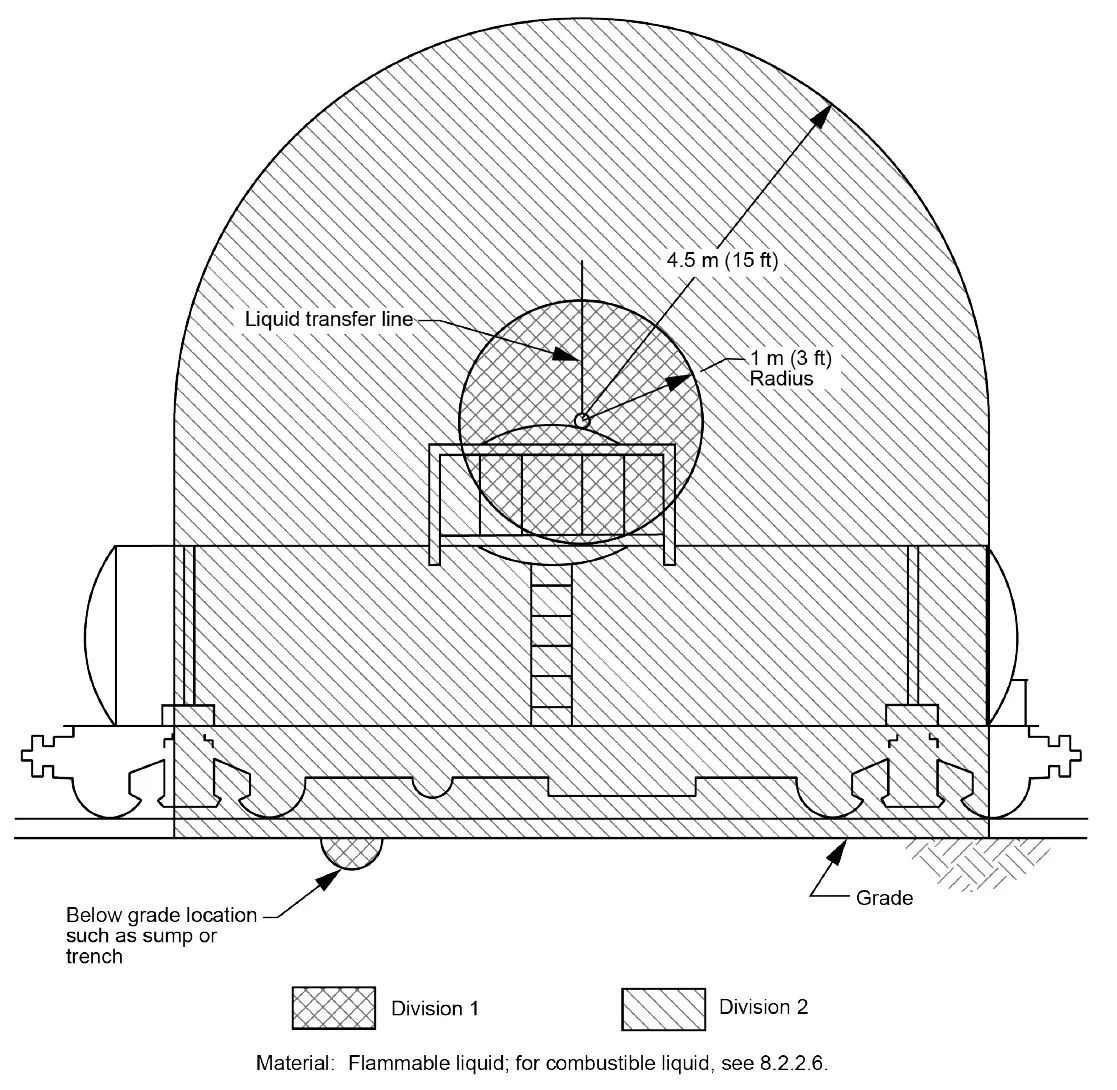

API Figura 12 - Tanques Atmosféricos
Figura 12: Carga y descarga de vagones cisterna o camiones cisterna mediante un sistema abierto de transferencia de productos por la parte superior o inferior.

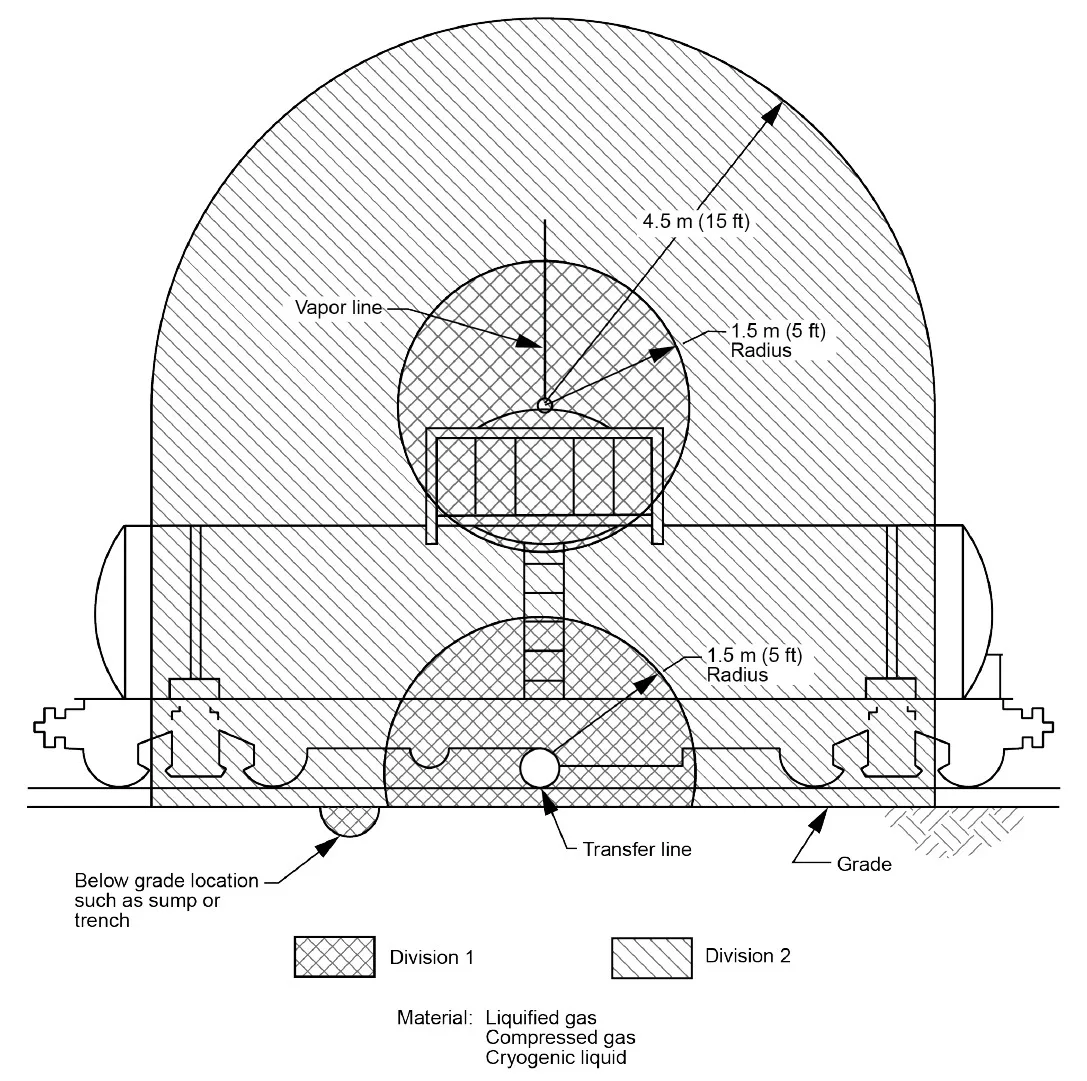

API Figura 13 - Sistemas de Carga
Figura 13: Carga y descarga de camiones cisterna o vagones cisterna mediante un sistema cerrado de transferencia de productos solo por la parte inferior.

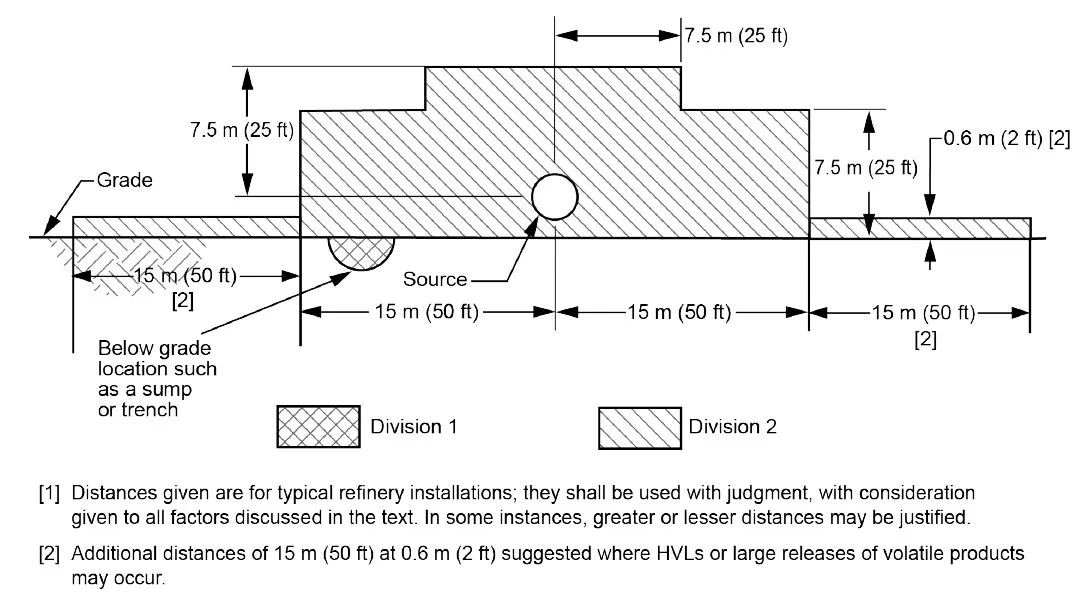

API Figura 20 - Equipos de Proceso
Figura 20: Ubicación del proceso adecuadamente ventilada con fuente de gas o vapor más pesado que el aire situada cerca del nivel del suelo.

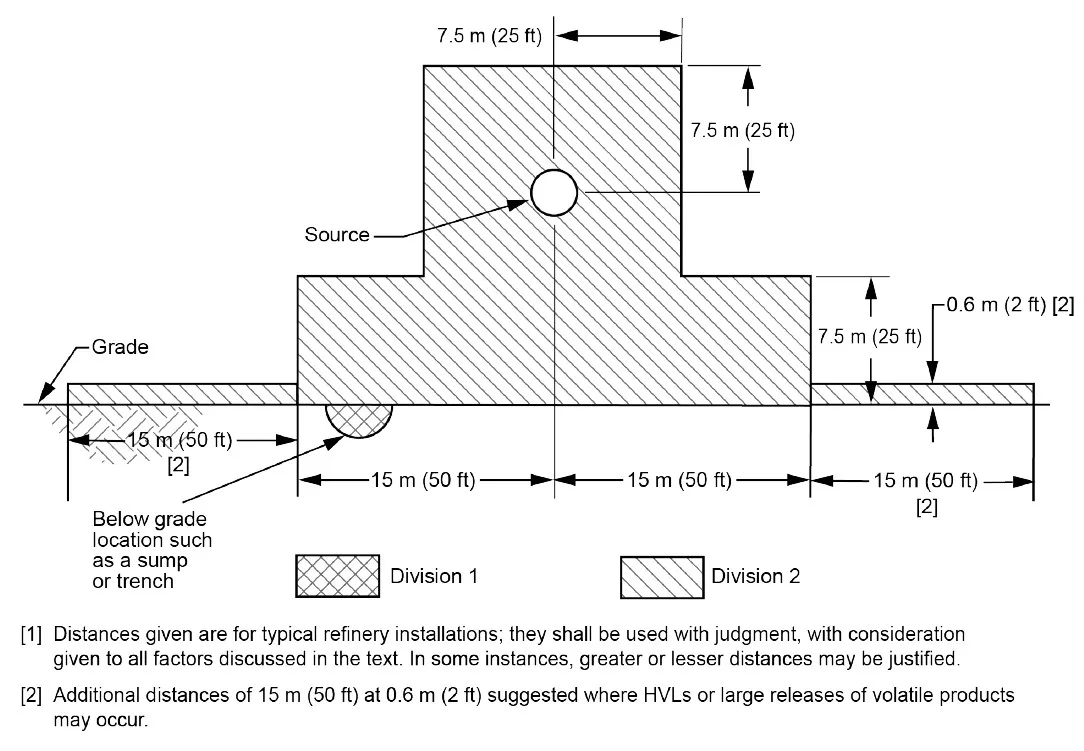

API Figura 21 - Bombas Centrifugas
Figura 21: Ubicación del proceso adecuadamente ventilada con fuente de gas o vapor más pesado que el aire situada por encima del nivel del suelo.

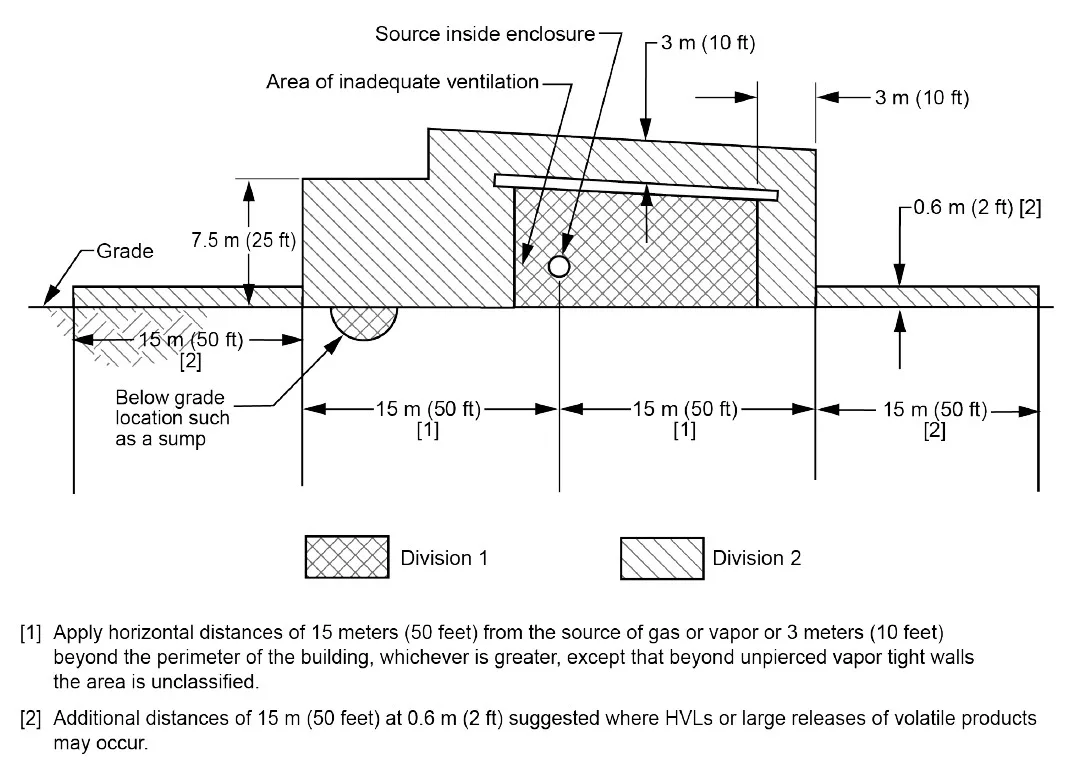

API Figura 22 - Válvulas de Alivio
Figura 22: Ubicación del proceso con ventilación inadecuada y fuente de gas o vapor más pesado que el aire.

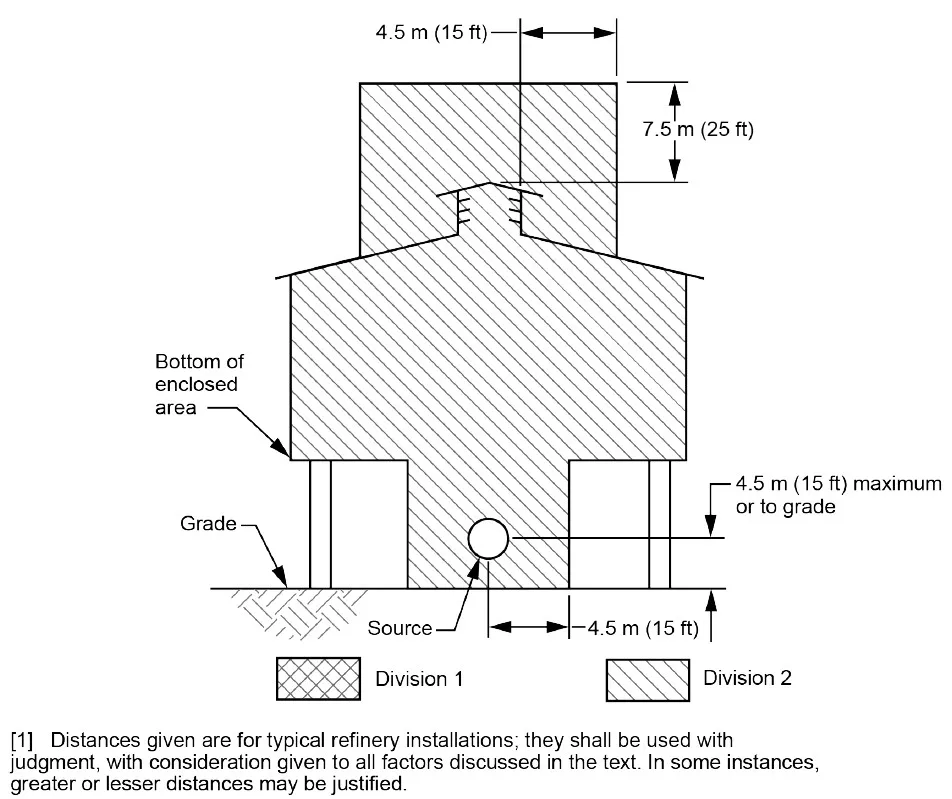

API Figura 23 - Separadores
Figura 23: Cubierta para compresor con ventilación adecuada y fuente de gas o vapor más ligera que el aire.

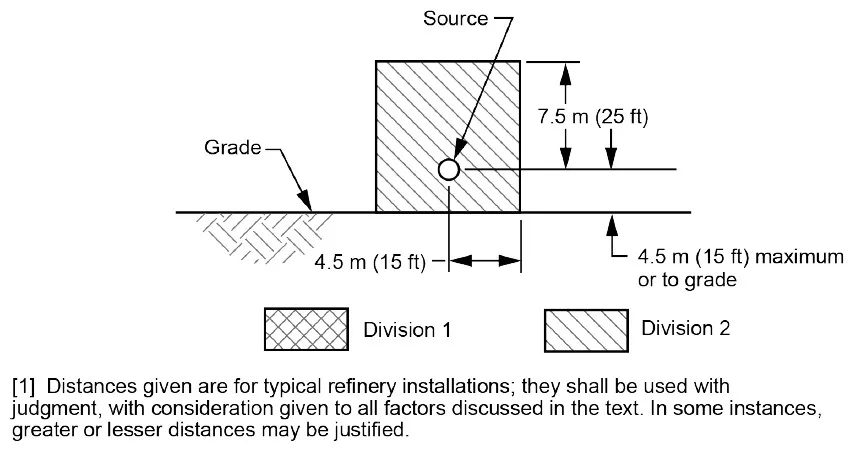

API Figura 24 - Torres de Destilación
Figura 24: Ubicación del proceso adecuadamente ventilada con fuente de gas o vapor más ligero que el aire.

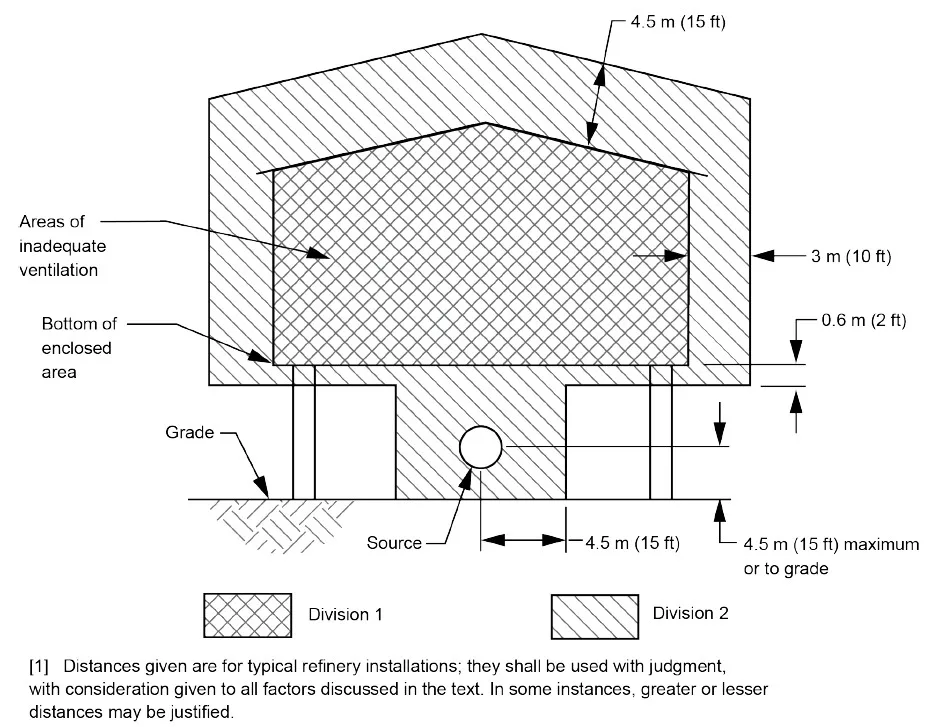

API Figura 25 - Intercambiadores
Figura 25: Refugio para compresores con ventilación inadecuada y fuente de gas o vapor más ligero que el aire.
API Figura 26 - Hornos
Figura 26: Ubicación del proceso con ventilación inadecuada y fuente de gas o vapor más ligero que el aire..
API Figura 27 - Sistemas de Control
Figura 27: Separadores, unidades de flotación por aire disuelto (DAF) y unidades de oxidación biológica (BIOX).

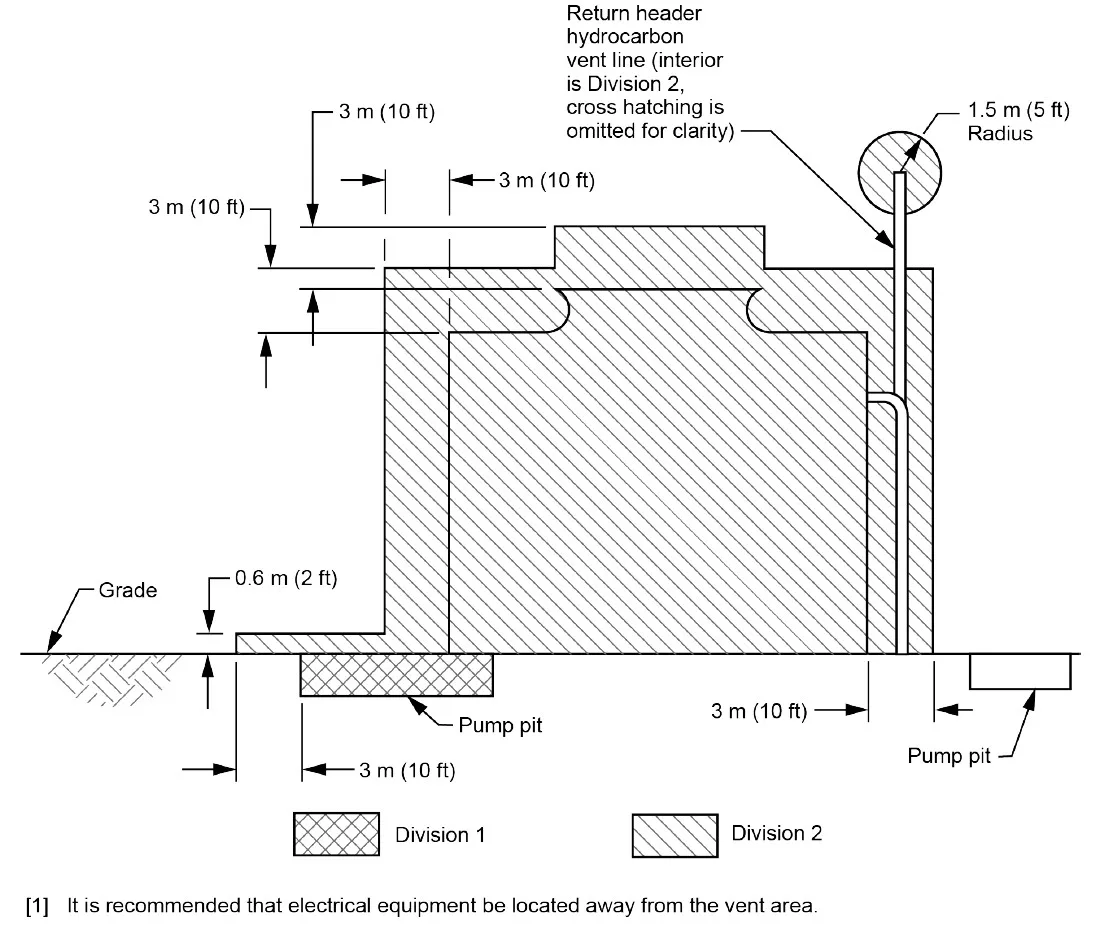

API Figura 28 - Compresores Finales
Figura 28: Proceso mecánico de refrigeración por ventilación de la torre de refrigeración. Agua de refrigeración.
🔧 Aplicación de las Figuras API 500 (20-28):
  • Todas las dimensiones son para presiones < 740 psig y ventilación adecuada
  • Para presiones mayores, aplicar factores de corrección: ×1.5 (741-1480 psig), ×2.5 (1481-2220 psig), ×3.5 (2221-3705 psig), ×4.0 (3706-6170 psig)
  • Con ventilación inadecuada, las extensiones pueden incrementarse significativamente
  • Para gases más densos que el aire (densidad relativa > 1.0), considerar extensión hacia niveles inferiores
  • Las figuras asumen operación continua de equipos – ajustar para operación intermitente
  • Siempre consultar la figura específica completa en API 500-2023 para detalles adicionales y notas

Figuras NFPA 497 para Procesos Químicos

NFPA 497 proporciona figuras similares pero orientadas a la industria química y petroquímica. Las figuras clave incluyen operaciones de mezcla, reacción, almacenamiento de solventes, y cabinas de aplicación.

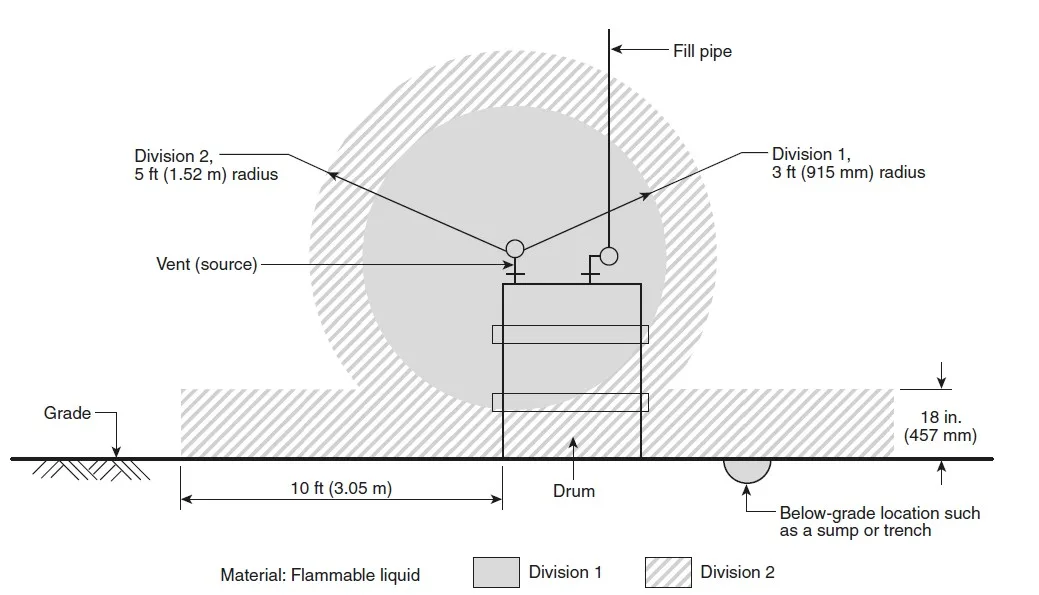

NFPA 497 Figura 5.10.6 - Cabina de Pintura
Figura 5.10.6 (NFPA 497): Estación de llenado de bidones situada en el exterior o en el interior de un edificio adecuadamente ventilado. El material manipulado es un líquido inflamable..

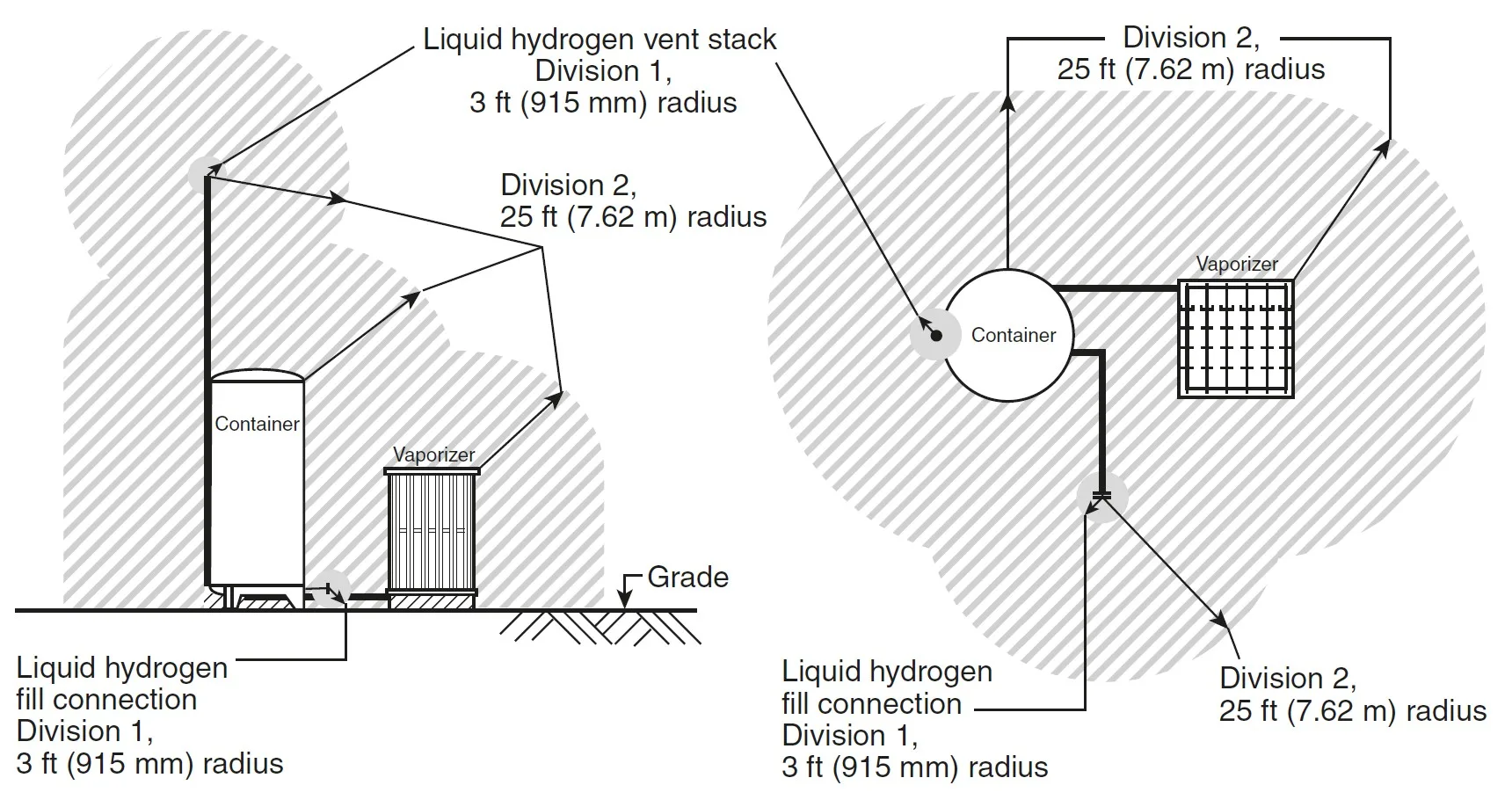

NFPA 497 Figura 5.10.8c - Capillas de Laboratorio
Figura 5.10.8c (NFPA 497): Almacenamiento de hidrógeno líquido: tanque y vaporizador (partes del sistema que contienen hidrógeno líquido).
🧪 Aplicación de Figuras NFPA 497:
  • Las figuras NFPA 497 son específicas para procesos químicos y petroquímicos
  • Complementan NEC Art. 500-505 con aplicaciones industriales específicas
  • Para cabinas de pintura: Considerar tipo de solvente, caudal de ventilación y método de aplicación
  • Para laboratorios: Evaluar cantidad de solventes, frecuencia de uso y eficacia de capillas
  • Siempre verificar con NFPA 33 (pintura) y NFPA 45 (laboratorios) para requisitos adicionales

Factores de Corrección por Presión

API 500 especifica que las extensiones publicadas en las figuras son para presiones bajas (< 740 psig). Para presiones más altas, se aplican factores multiplicadores:

DescripciónServicios TípicosRango de Presión (psig)Factor de Ajuste
Baja PresiónSeparación LP, eliminación de agua libre, tanque de aceite malo, unidad de recuperación de vapores, sistema de combustible, etc.0–740 (0 kPa–5102 kPa)
(Típica ANSI 300 Clase)
1.0
Presión MediaSeparación MP (presión media), compresión de gas, etc.741–1480 (5109 kPa–10,204 kPa)
(Típica ANSI 600 Clase)
1.5
Alta PresiónSeparación HP, manifold, línea de flujo, compresión de gas, deshidratación, medición, exportación, etc.1481–2220 (10,211 kPa–15,306 kPa)
(Típica ANSI 900 Clase)
2.5
Muy Alta PresiónSeparación VHP, línea de flujo, compresión de gas, medición, exportación, procesamiento submarino, etc.2221–3705 (15,313 kPa–25,545 kPa)
(Típica ANSI 1500 Clase)
3.5
Ultra-Alta Presión [1]Separación UHP, línea de flujo, compresión de gas, medición, exportación, tie back submarino, procesamiento submarino, etc.3706–6170 (25,552 kPa–42,541 kPa)
(Típica ANSI 2500 Clase)
4.0
Nota: Los factores NO se aplican a petróleo pesado (< 14° API), sistemas de baja presión/bajo volumen, o corrientes con alto contenido de agua o CO₂.

Comparación API 500 vs API 505

API ofrece dos documentos paralelos: API 500 (División) y API 505 (Zona). Ambos cubren los mismos equipos pero con diferentes enfoques:

AspectoAPI 500 (División)API 505 (Zona)
BaseNEC Art. 500NEC Art. 505 / IEC 60079-10-1
ClasificaciónDivisión 1, 2Zona 0, 1, 2
MétodoFiguras prescriptivasFiguras + cálculos opcionales
FlexibilidadMenorMayor (permite ingeniería detallada)
Uso típicoEE.UU. tradicionalInternacional, offshore

Estudios de Dispersión Computacional

Introducción a los Métodos Computacionales

Cuando las instalaciones presentan geometrías complejas, múltiples fuentes de escape o condiciones operacionales variables, los métodos de áreas tradicionales pueden resultar insuficientes. En estos casos, se recurre a estudios de dispersión computacional que modelan el comportamiento de gases y vapores mediante simulación por ordenador.

Estos métodos permiten analizar en detalle cómo se dispersan los gases inflamables considerando factores como la topografía del terreno, presencia de obstáculos, variación de vientos, y condiciones meteorológicas. Los tres enfoques principales son:

CFD (Computational Fluid Dynamics)
Resolución numérica de ecuaciones de Navier-Stokes para flujo de fluidos. Software: ANSYS Fluent, STAR-CCM+, OpenFOAM, FLACS.
ALOHA (EPA/NOAA)
Modelo gaussiano y de gas denso para respuesta a emergencias. Gratuito, fácil de usar, ideal para análisis preliminares.
PHAST (DNV)
Suite comercial completa para análisis cuantitativo de riesgos (QRA). Incluye dispersión, explosión, fuego y efectos tóxicos.

CFD – Dinámica de Fluidos Computacional

El modelado CFD es el método más preciso para estudiar dispersión de gases en instalaciones industriales. Se basa en resolver las ecuaciones fundamentales de conservación (masa, momento, energía) mediante métodos numéricos en un dominio discretizado (malla). El proceso típico incluye cuatro etapas principales: preprocesamiento (creación de geometría y malla), configuración del solver (selección de modelos de turbulencia y propiedades), simulación (ejecución hasta convergencia), y postprocesamiento (visualización de resultados).

Los modelos de turbulencia más utilizados son el k-ε (k-epsilon) para flujos con alto número de Reynolds, y el k-ω SST para flujos cerca de paredes. La calidad de la malla es crítica: se requiere refinamiento en zonas de interés (cerca de fuentes de escape) con skewness menor a 0.85 y aspect ratio menor a 5:1.

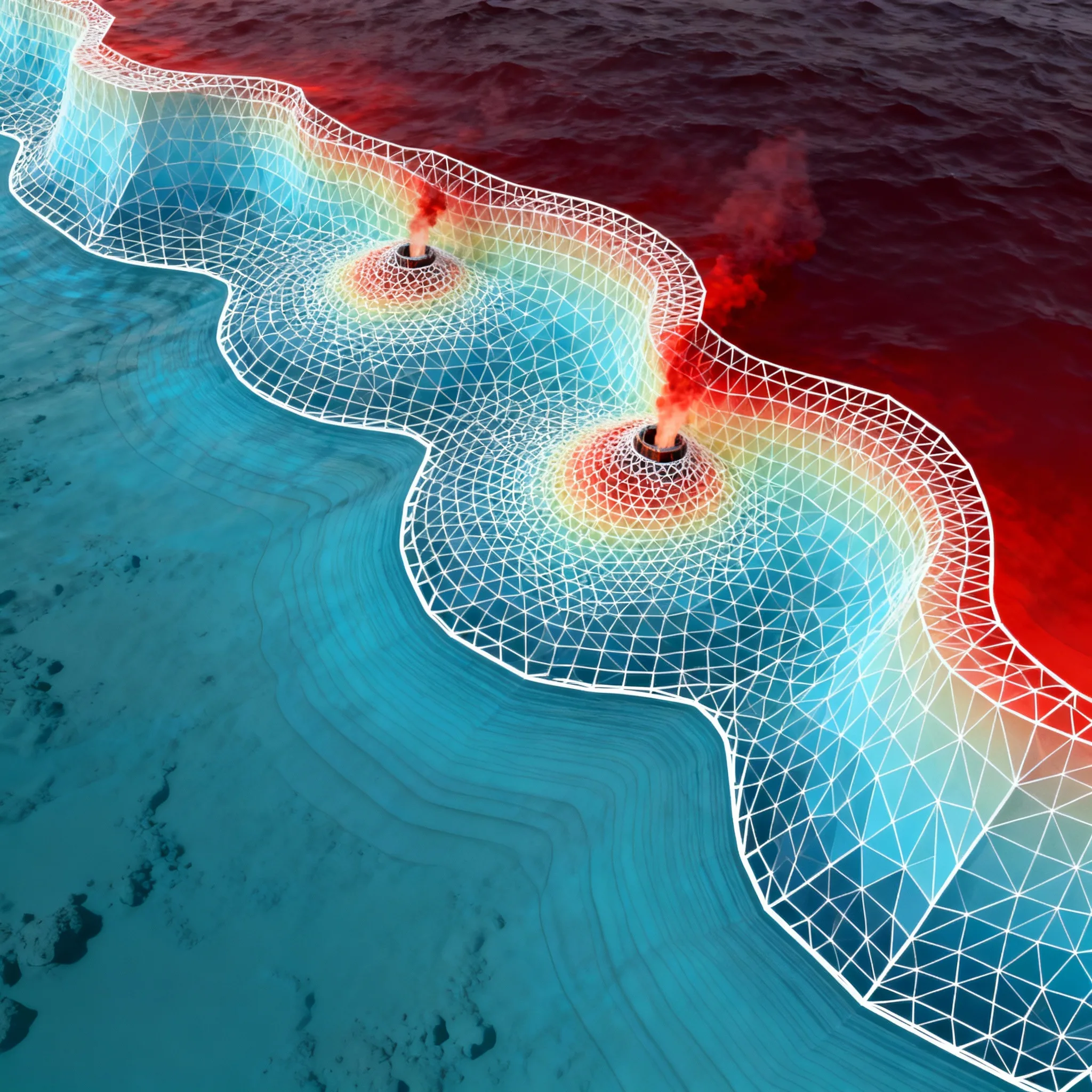

Malla CFD
Figura: Malla tetraédrica de una instalación offshore mostrando refinamiento cerca de fuentes de escape. El refinamiento apropiado es crítico para capturar gradientes de concentración. Elementos típicos: 500,000 – 5,000,000 celdas dependiendo de la complejidad.

Procedimiento Típico de Estudio CFD

  1. Preprocesamiento: Creación de geometría 3D completa de la instalación incluyendo equipos y estructuras. Generación de malla con refinamiento en zonas críticas. Definición de condiciones de contorno: inlet (entrada de flujo), outlet (salida), paredes (no-slip), simetrías.
  2. Configuración del Solver: Selección de modelo de turbulencia (k-ε para la mayoría de aplicaciones industriales). Definición de propiedades del gas (densidad, viscosidad, difusividad). Establecimiento de criterios de convergencia (residuales < 10⁻⁴ típicamente).
  3. Simulación: Ejecución de cálculo iterativo. Puede tomar de horas a días dependiendo del tamaño de la malla y complejidad. Monitoreo de convergencia mediante residuales y balances de masa.
  4. Postprocesamiento: Visualización de campos de concentración mediante contornos 2D y isosuperficies 3D. Identificación de zonas al 25% LIE (límite de Zona 2) y 50% LIE (Zona 1). Generación de reportes y documentación.
  5. Validación: Comparación con datos experimentales cuando disponibles, o con resultados del método de áreas como verificación cruzada. Análisis de sensibilidad variando parámetros clave.
Resultado CFD
Figura: Contornos de concentración de propano en planta offshore (vista superior). Escala de colores indica % LIE: Rojo > 100% (sobre LIE), Amarillo-Naranja 50-100%, Verde 25-50%, Azul < 25%. Isosuperficie negra marca límite de Zona 2 (25% LIE). Nótese la extensión hacia la izquierda por viento predominante.

ALOHA – Análisis de Dispersión Atmosférica

ALOHA (Areal Locations of Hazardous Atmospheres) es un software desarrollado conjuntamente por la EPA (Environmental Protection Agency) y NOAA (National Oceanic and Atmospheric Administration) de Estados Unidos. Se distribuye gratuitamente como parte del suite CAMEO (Computer-Aided Management of Emergency Operations) y es ampliamente utilizado por equipos de respuesta a emergencias, planificadores de seguridad y autoridades locales.

El software selecciona automáticamente entre dos modelos de dispersión según las características del gas:

  • Modelo Gaussiano: Para gases con densidad relativa cercana al aire (0.8 – 1.2). Asume que la dispersión ocurre principalmente por turbulencia atmosférica siguiendo una distribución de campana de Gauss. Apropiado para gases como metano, etano, y vapores ligeros.
  • Modelo DEGADIS (Dense Gas Dispersion Model): Para gases más densos que el aire (densidad relativa > 1.2). Considera efectos de gravedad que causan que el gas se mantenga cerca del suelo y se disperse horizontalmente. Apropiado para GLP, cloro, propano, y la mayoría de vapores de líquidos.

Datos de Entrada Requeridos por ALOHA

CategoríaParámetros Específicos
Sustancia QuímicaNombre o CAS number (base de datos interna de ~1000 sustancias). Propiedades automáticas: peso molecular, punto de ebullición, presión de vapor.
Escenario de LiberaciónTipo: fuga directa, evaporación desde tanque, desde charco. Tasa de liberación (kg/s) o volumen total. Duración del escape. Temperatura y presión del material.
Condiciones MeteorológicasVelocidad de viento (m/s). Dirección del viento. Clase de estabilidad atmosférica (A=muy inestable a F=muy estable, D=neutra típica). Temperatura del aire. Humedad relativa. Nubosidad.
TopografíaTerreno: urbano (muchos edificios), rural (campo abierto), o agua. Presencia de obstáculos mayores.
ALOHA Interface
Figura: Zona de amenaza (Threat Zone) generada por ALOHA para liberación de cloro gaseoso. Vista aérea del área afectada con tres niveles de concentración: Rojo (AEGL-3, peligro de muerte > 20 ppm), Naranja (AEGL-2, efectos serios irreversibles 2-20 ppm), Amarillo (AEGL-1, molestias y efectos leves 0.5-2 ppm). La forma elíptica elongada muestra la dirección del viento dominante.

PHAST – Process Hazard Analysis Software Tool

PHAST, desarrollado por DNV GL (Det Norske Veritas), es una suite comercial completa para análisis cuantitativo de riesgos (QRA) en la industria de procesos. A diferencia de ALOHA que se enfoca principalmente en dispersión, PHAST integra múltiples módulos para evaluar todas las consecuencias potenciales de un escape de material peligroso: dispersión atmosférica, explosiones (sobrepresión), incendios (radiación térmica) y efectos tóxicos (dosis acumulada).

Capacidades de PHAST

  • Modelado de fuente: Fugas de gases comprimidos, líquidos presurizados, fugas en dos fases (gas+líquido), evaporación desde charcos, despresurizaciones súbitas, emisiones desde válvulas de alivio, flashing (vaporización instantánea).
  • Dispersión atmosférica: Modelo Gaussiano para gases ligeros. UDM (Unified Dispersion Model) para todos los regímenes incluyendo gas denso. Transiciones automáticas entre regímenes. Efectos de terreno y edificios (limitado).
  • Efectos de explosión: Método TNT equivalente (simple). Multi-Energy Method (más preciso). Curvas de sobrepresión vs distancia. Predicción de daños estructurales.
  • Efectos térmicos: Pool fire (incendio de charco líquido). Jet fire (chorro de fuego presurizado). Flash fire (llamarada súbita). BLEVE (Boiling Liquid Expanding Vapor Explosion). Cálculo de radiación térmica recibida a diferentes distancias.
  • Efectos tóxicos: Dosis acumulada mediante ecuaciones probit. Concentración vs tiempo en puntos específicos. Curvas de letalidad (probabilidad de muerte) según exposición.
CaracterísticaALOHAPHASTCFD
CostoGratuitoComercial (licencia anual ~$15k-30k USD)Comercial (licencia ~$30k-100k+ USD)
Curva de aprendizajeFácil (horas)Moderada (días-semanas)Difícil (semanas-meses)
Tiempo de cálculoSegundos-MinutosMinutosHoras-Días
Geometrías complejasNoLimitadoSí (completo)
Base de datos~1000 químicos~3000 químicosUsuario define
ValidaciónPruebas EPA/NOAAExtensiva (Thorney Island, Burro, etc.)Depende del modelo
Uso típicoRespuesta a emergencias, screeningQRA industrial, diseño detalladoOptimización, casos críticos
Recomendación de selección de método:
  • Para diseño preliminar: Utilizar método de áreas (IEC 60079-10-1 o API 500/505)
  • Para análisis rápido de emergencias: ALOHA (gratuito, rápido)
  • Para QRA industrial completo: PHAST (comercial, integrado)
  • Para validación de instalaciones complejas: CFD (más preciso, costoso)
  • Para instalaciones críticas offshore: Combinación CFD + PHAST

Datos de Sustancias Químicas

Datos completa de propiedades de sustancias inflamables según NFPA 497 (Tabla 4.4.2) y API 500/505. Incluye propiedades críticas para clasificación de áreas: Límite Inferior de Explosividad (LIE), Límite Superior de Explosividad (LSE), Temperatura de Autoignición (AIT), densidad relativa respecto al aire, punto de destello, y grupos de clasificación según sistemas NEC y ATEX.

💡 Guía de uso: Utilice el buscador para filtrar sustancias por nombre o número CAS. Los datos son esenciales para calcular extensiones de zonas y seleccionar equipos certificados apropiados. Para aplicaciones críticas, siempre consulte la Safety Data Sheet (SDS) del proveedor específico.
SustanciaCAS NumberGrupo NECGrupo ATEXLIE (%vol)LSE (%vol)AIT (°C)Dens. Rel.P. Dest. (°C)M (kg/kmol)

Polvos Combustibles

Además de gases y vapores, muchas instalaciones industriales manejan polvos combustibles que pueden formar atmósferas explosivas. La clasificación según IEC 60079-10-2 utiliza Zonas 20, 21 y 22 (equivalente a Zonas 0, 1, 2 para gases). Los polvos combustibles requieren cinco elementos para explosión (vs. tres para gases): combustible, oxidante, ignición, dispersión y confinamiento.

Base de Datos GESTIS-DUST-EX (DGUV-IFA, Alemania)

La base de datos más completa mundialmente para propiedades de explosividad de polvos, con más de 7,100 muestras caracterizadas. Acceso gratuito: GESTIS-DUST-EX

Clase StKst (bar·m/s)SeveridadEjemplos TípicosGrupo ATEX
St 00No explosivoSílice, carbonato de calcio, yesoNo aplica
St 10 – 200Explosión débilCarbón, azúcar, leche en polvo, cacao, zincIIIA
St 2201 – 300Explosión fuerteCelulosa, madera, resinas, sulfuroIIIA
St 3> 300Explosión muy fuerteAluminio, magnesio, lycopodiumIIIB

Parámetros Críticos para Clasificación de Áreas con Polvos
Parámetros de Ignición
  • MIE (Energía Mínima de Ignición): 1-1000 mJ típico, <1 mJ muy sensible
  • MIT Cloud: 300-700°C (ignición de nube de polvo)
  • MIT Layer: Típicamente 50-200°C menor que MIT Cloud
  • AIT (Temperatura Autoignición): Para capas de polvo depositado
Parámetros de Explosión
  • MEC (Concentración Explosiva Mínima): 10-500 g/m³ (equivale al LIE)
  • Pmax: 5-12 bar típico (presión máxima de explosión)
  • Kst: Velocidad de incremento de presión (bar·m/s)
  • Tamaño partícula: <500 μm explosivo, 10-75 μm más peligroso
⚠️ Pentágono de Explosión para Polvos:

A diferencia de gases (triángulo: combustible + oxidante + ignición), los polvos requieren cinco elementos simultáneos:

⚠️ Nota Legal: Los valores son aproximados y pueden variar según la fuente y condiciones específicas. Para diseño de instalaciones críticas, siempre consultar:
  • Safety Data Sheets (SDS) del proveedor del material
  • NFPA 497 Tabla 4.4.2 (más reciente)
  • API 500/505 Apéndices de propiedades químicas
  • Bases de datos oficiales: DIPPR, NIST Chemistry WebBook

Certificación de Personal Competente

El diseño y clasificación de atmósferas explosivas debe ser realizado exclusivamente por personal certificado según el sistema normativo aplicable. Esta certificación garantiza que el profesional posee el conocimiento técnico, experiencia práctica y competencias necesarias para realizar cálculos, aplicar criterios ingenieriles y asumir la responsabilidad legal del diseño.

IECEx OD 504:2022 – Sistema IEC (Internacional)

El esquema de certificación IECEx OD 504:2022 (IEC System for Certification to Standards Relating to Equipment for Use in Explosive Atmospheres – Operational Document 504) es el estándar internacional para certificación de competencia de personal que trabaja con equipos e instalaciones en atmósferas explosivas bajo normativa IEC 60079 únicamente.

🔴 Importante: IECEx OD 504 es específico de IEC. Esta certificación aplica ÚNICAMENTE para diseño bajo normativa IEC 60079 (ATEX/IECEx) y NO aplica para diseño bajo NEC/NFPA. Para trabajar con sistema americano, se requiere certificación diferente (ver NICET).
Unit Ex 002 – Clasificación de Áreas Peligrosas
Unidad de competencia específica para personal que realiza clasificación de áreas peligrosas según IEC 60079-10-1. Cubre identificación de peligros y fuentes de escape, cálculo de tasas de escape y extensiones de zonas, evaluación de efectividad de ventilación, determinación de Zona 0/1/2, y documentación técnica completa conforme a requisitos legales.

Elementos de Competencia del Unit Ex 002

ElementoCriterios de DesempeñoAspectos Críticos
2.1 Determinar tipo y extensión del peligroIdentificar sustancias inflamables desde especificaciones de proceso (P&ID, hojas de datos). Obtener propiedades críticas: LIE, LSE, AIT, presión vapor, densidad relativa, punto destello. Evaluar fuentes de escape según grado (continuo, primario, secundario).Acceso a información técnica completa. Comprensión de procesos industriales. Identificación correcta de todas las fuentes potenciales.
2.2 Establecer tipo y extensión de zonasAplicar procedimientos de cálculo según IEC 60079-10-1. Calcular tasas de escape mediante fórmulas apropiadas (régimen sónico/subsónico). Evaluar tipo de ventilación y factor de ineficacia (fv). Determinar clasificación de Zona 0, 1 o 2 según criterios de duración y frecuencia. Calcular extensiones tridimensionales considerando densidad relativa del gas.Aplicación correcta de fórmulas matemáticas. Selección apropiada de parámetros. Revisión cruzada con especialistas de proceso y seguridad.
2.3 Documentar clasificación completaGenerar planos de clasificación con dimensiones precisas y referencias. Crear tabla de fuentes de escape con justificación de grado. Documentar todos los cálculos con referencias a secciones específicas de IEC 60079-10-1. Archivar documentación para auditoría y mantenimiento futuro. Presentar resultados a stakeholders (gerencia, operaciones, seguridad).Documentación completa y rastreable. Claridad en presentación. Cumplimiento con requisitos legales (ej: R.D. 681/2003 en España).

Requisitos Previos (Prerrequisitos)

  • Educación: Grado técnico, diploma o título universitario en ingeniería, química, procesos industriales o disciplina técnica relacionada.
  • Experiencia: Mínimo 2 años de experiencia demostrable en industria con riesgo de explosión (química, petroquímica, petrolera, gas, farmacéutica).
  • Conocimiento base: Familiaridad con seguridad industrial, principios de electricidad, mecánica de fluidos, operación de equipos de proceso.
  • Capacitación previa: Curso de formación en atmósferas explosivas (típicamente 40-80 horas) impartido por organismo acreditado.

Conocimiento Esencial Requerido

Según IECEx OD 504, Secciones 5.3 a 5.8, el personal certificado debe demostrar comprensión de:

  1. Atmósferas explosivas y principios de protección: Triángulo del fuego (combustible, oxidante, ignición). LIE, LSE, AIT. Fuentes de ignición. MESG (Maximum Experimental Safe Gap). MIC ratio (Minimum Igniting Current).
  2. Propiedades de explosión de materiales peligrosos: Para gases/vapores: presión de vapor, punto de destello, temperatura de ignición de nube, grupo de gas (IIA/IIB/IIC). Para polvos: temperatura mínima de ignición (MIT), energía mínima de ignición (MIE), presión máxima de explosión (Pmax), constante de deflagración (Kst).
  3. Técnicas de clasificación según IEC 60079-10-1: Procedimientos de identificación de fuentes. Cálculos de tasas de escape. Evaluación de ventilación. Fórmulas de extensión de zonas. Uso de tablas y gráficos auxiliares.
  4. Análisis de riesgo de explosión: Identificación de escenarios. Evaluación de probabilidad y consecuencias. Medidas de mitigación (ventilación, detección de gases, inerting).

NICET – Sistema NEC/NFPA (Estados Unidos)

El National Institute for Certification in Engineering Technologies (NICET) ofrece certificación para técnicos e ingenieros que trabajan en diseño e instalación de sistemas eléctricos en ubicaciones peligrosas (hazardous locations) según NEC/NFPA en Estados Unidos y Canadá.

A diferencia de IECEx que es específico de IEC, NICET certifica competencia en aplicación de NEC Artículos 500-505, NFPA 497, y API 500/505. El programa tiene cuatro niveles progresivos de certificación:

NivelDescripciónRequisitosAlcance
Nivel IAyudante técnicoExamen básico + 1 año experienciaTrabajo bajo supervisión directa
Nivel IITécnico con supervisiónExamen teórico + 2 años experienciaTareas rutinarias con supervisión ocasional
Nivel IIITécnico independienteExamen avanzado + 4 años experiencia + portfolioTrabajo independiente, diseño y supervisión
Nivel IVExperto / Autoridad técnicaPortfolio extenso + 7 años experiencia + referenciasRevisión de diseños, auditorías, consultoría

Conocimiento Requerido NICET (Nivel III mínimo para diseño)

  • NEC Artículos 500-516 (Ubicaciones peligrosas – todas las clases)
  • NFPA 497 (Clasificación de áreas químicas)
  • NFPA 30 (Líquidos inflamables y combustibles)
  • API 500 y API 505 (Facilidades petroleras)
  • Propiedades de materiales peligrosos (grupos A/B/C/D, clases de temperatura)
  • Selección de equipos certificados (UL, FM, CSA)
  • Métodos de instalación (conduit, cable tray, sealing)

API 500/505 – Sin Certificación Formal

Las normas API 500 y API 505 NO establecen un sistema de certificación formal de personal. En su lugar, recomiendan que el diseño sea realizado por «qualified person» (persona calificada), definida vagamente como ingeniero o técnico con experiencia demostrable en clasificación de áreas.

En la práctica industrial petrolera, se considera «qualified» a profesionales que cumplen alguno de los siguientes criterios:

  • Poseen certificación IECEx Unit Ex 002 (para API 505 – Zonas)
  • Poseen certificación NICET Nivel III o IV (para API 500/505)
  • Tienen experiencia documentada de al menos 5 años en diseño de clasificación de áreas en proyectos de industria petrolera
  • Han completado cursos especializados de API (ej: API 2001, API 2003) aunque estos no son certificaciones

Sistemas Nacionales (Latinoamérica y Otros)

Argentina – IRAM

IRAM (Instituto Argentino de Normalización y Certificación) ofrece certificación de «Técnico en Clasificación de Áreas Peligrosas» basada en normas IRAM-IEC 60079-10-1. El esquema es similar a IECEx pero con alcance nacional.

Brasil – IECEx Brasil / INMETRO

Brasil es miembro pleno del sistema IECEx, por lo que IECEx OD 504 es reconocido directamente. El organismo nacional INMETRO supervisa la implementación del sistema IECEx en el país. Organismos certificadores locales: UL do Brasil, LCIE Brasil.

Colombia – NTC 2050

Colombia utiliza NTC 2050 (Código Eléctrico Colombiano basado en NEC). No existe certificación formal obligatoria de personal. El diseño debe ser firmado por ingeniero eléctrico matriculado con experiencia demostrable.

México – NOM

México utiliza normativa NOM-001-SEDE (basada en NEC). La clasificación de áreas debe ser realizada por Unidades de Verificación acreditadas ante la EMA (Entidad Mexicana de Acreditación).

Comparativa de Sistemas de Certificación

SistemaAlcance NormativoReconocimientoTipo de ExamenRenovaciónCosto Aprox.
IECEx OD 504IEC 60079 únicamenteInternacional (60+ países)Teórico + Práctico + Portfolio3-5 años$1,500-3,000 USD
NICETNEC/NFPAEE.UU., CanadáTeórico + Verificación experiencia3 años$500-1,200 USD
IRAM (Argentina)IRAM-IEC 60079ArgentinaTeórico3 añosVariable
IECEx BrasilIEC 60079Brasil + InternacionalTeórico + Práctico5 añosVariable
API (sin certificación)API 500/505Experiencia demostrableNo formalN/AN/A
⚠️ Responsabilidad Legal:

La certificación debe corresponder estrictamente al sistema normativo utilizado en proyectos:

  • Diseño bajo IEC 60079/ATEX → Requiere IECEx OD 504 Unit Ex 002 (o equivalente nacional como IRAM, IECEx Brasil)
  • Diseño bajo NEC/NFPA → Requiere NICET Nivel III+ o experiencia profesional demostrable verificable
  • Diseño bajo API 500/505 → Requiere IECEx o NICET, o experiencia extensa documentada
  • Proyectos internacionales híbridos → Requiere doble certificación o equipo con múltiples certificaciones

Trabajar fuera del alcance de certificación constituye ejercicio ilegal de la profesión y puede resultar en responsabilidad civil y penal en caso de accidente.

Evaluación de Conocimientos – Quiz Interactivo

Evalúe su nivel de conocimiento sobre clasificación de atmósferas explosivas con nuestro quiz interactivo de múltiples niveles. Seleccione su nivel de experiencia según su formación y años en la industria, y responda las preguntas para obtener su puntuación y feedback personalizado.

📚 Niveles Disponibles:
  • Básico (Estudiante): 5 preguntas fundamentales. Para estudiantes de ingeniería, técnicos en formación, o profesionales iniciando en el área.
  • Intermedio (Técnico): 6 preguntas de aplicación práctica. Para técnicos con 1-3 años de experiencia, ingenieros junior, o candidatos a certificación Nivel II.
  • Avanzado (Ingeniero): 7 preguntas de diseño y análisis avanzado. Para ingenieros senior, diseñadores experimentados, o candidatos a IECEx/NICET Nivel III.
Resumen de privacidad

Esta web utiliza cookies para que podamos ofrecerte la mejor experiencia de usuario posible. La información de las cookies se almacena en tu navegador y realiza funciones tales como reconocerte cuando vuelves a nuestra web o ayudar a nuestro equipo a comprender qué secciones de la web encuentras más interesantes y útiles.

Para más información consultar nuestra política de privacidad
